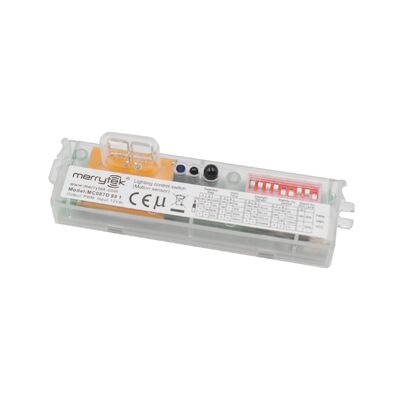

Przejrzystość PWM, czujnik światła trójprzezroczystego, z patentowaną anteną
| Miejsce pochodzenia | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE |
| Numer modelu | MC087D 99 1 |
| Minimalne zamówienie | 100 |
| Cena | Negocjowalne |
| Szczegóły pakowania | Klapka + karton (K=A) |
| Czas dostawy | 1, Próbka i małe zamówienie: W ciągu 5 dni roboczych od otrzymania płatności (jeśli na magazynie). 2 |
| Zasady płatności | T/T |
| Możliwość Supply | 10000/miesięcznie |
Szczegóły Produktu
| Zakres napięcia roboczego | 12 ± 1VDC | Sygnał wyjściowy | Sygnał ściemniania PWM/0-10V |
|---|---|---|---|
| Wysokość montażu | 3 m (maksymalnie 6 m) | Temperatura środowiska pracy | -25~60℃ |
| Prąd roboczy | 20 ± 3 mA | Instalacja | wbudowany |
| pakiet | Klapka + karton (K=A) | Czas życia | 5 lat gwarancji@ta |
| Podkreślić | Światło trójprzewodowe zgaszające PWM,światło parkingowe z czujnikiem ruchu,patentowane światło czujnika anteny |
||
opis produktu
Przezroczysta obudowa ściemnianego światła LED z czujnikiem ruchu i światła dziennego do parkingów
Cechy produktu
- Wejście 12V DC z sygnałem ściemniania 0-10V lub sygnałem ściemniania PWM
- Opcjonalne dwu- i trzystopniowe ściemnianie z regulowanym obszarem detekcji
- Opatentowana konstrukcja anteny dipolowej z algorytmem adaptacyjnym
- Eliminuje fałszywe wyzwalanie spowodowane promieniowaniem z płatów bocznych w środowiskach metalowych
- Idealny do parkingów i podobnych zastosowań
- Zdalne sterowanie i konfiguracja przełączników DIP dla łatwej instalacji
Specyfikacje techniczne
| Specyfikacje wejściowe | |
|---|---|
| Napięcie znamionowe | 12±1Vdc |
| Prąd roboczy | 20±3mA |
| Napięcie tętnień | <100mVp-p |
| Specyfikacje wyjściowe | |
| Sygnał wyjściowy | Sygnał ściemniania PWM | Sygnał ściemniania 0-10VDC |
| Czujnik światła dziennego | |
| Priorytet światła dziennego WŁ. | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux |
| Priorytet światła dziennego WYŁ. | 150Lux | 200Lux | 300Lux |
| Parametry czujnika | |
| Moc nadawania | 1mW Max. |
| Obszar detekcji (promień) | Montaż sufitowy 3m: r≥4m@0.3m/s, r≥2.5m@1m/s Montaż ścienny: r≥5m@0.3m/s, r≥3m@1m/s |
| Wysokość montażu | 3m (6m Max) |
| Specyfikacje środowiskowe | |
| Temperatura pracy | -25~60℃ |
| Temperatura przechowywania | -40~80℃ |
| Wilgotność | ≤85% bez kondensacji |
| Certyfikaty i normy | |
| Certyfikowany | CE |
| Wymagania środowiskowe | RoHS 2.0, Reach |
| Stopień ochrony IP | IP20 |
| Inne specyfikacje | |
| Okablowanie | Złącze 3-pinowe 2.0mm |
| Instalacja | Wbudowany |
| Opakowanie | Przegroda + karton (K=A) |
| Żywotność | 5 lat gwarancji |
Warianty modelu
| Nr modelu | MC087D 99 1 |
|---|---|
| Tryb ustawień | Górny dip | Dolny dip | Górny dip | Dolny dip |
| Struktura montażu | Struktura zatrzaskowa | Struktura zatrzaskowa | Struktura montażu śrubowego | Struktura montażu śrubowego |
| Sygnał wyjściowy | Sygnał ściemniania PWM | Sygnał ściemniania PWM | Sygnał ściemniania PWM | Sygnał ściemniania PWM |
| Zdjęcia produktu |
Tryby funkcjonalne
| Funkcja | Konfiguracja |
|---|---|
| Funkcja WŁ./WYŁ. | Okres czuwania ustawiony na "0s" |
| Funkcja dwustopniowego ściemniania | Okres czuwania ustawiony na "+∞", czujnik światła dziennego ustawiony na "Wyłącz" |
| Funkcja trzystopniowego ściemniania | Okres czuwania ustawiony na "1min/10min", czujnik światła dziennego nie ustawiony na "Wyłącz" |
| Priorytet światła dziennego | Okres czuwania ustawiony na "+∞", czujnik światła dziennego ustawiony na "10Lux/30Lux/50Lux" |
Informacje o produkcie
Wymiary
Schemat funkcjonalny i okablowania
Instrukcja instalacji
Uwaga dotycząca instalacji: Odległość między anteną mikrofalową a metalową płytą i obudową lampy musi być większa niż 3,2 mm, a stopień metalowej płyty nie powinien być wyższy niż 2 mm, w przeciwnym razie wpłynie to na działanie anteny mikrofalowej.
Konfiguracja przełączników DIP
| Funkcja | Obszar detekcji | Czas trwania | Czujnik światła dziennego | Okres czuwania | Poziom ściemniania w trybie czuwania | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | WŁ. | WŁ. | 100% | WŁ. | WŁ. | 5s | WŁ. | WŁ. | 15Lux | WŁ. | WŁ. | 0s | WŁ. | 20% |
| Ⅱ | WŁ. | - | 75% | WŁ. | - | 30s | WŁ. | - | 50Lux | WŁ. | - | 1min | - | 30% |
| Ⅲ | - | WŁ. | 50% | - | WŁ. | 3min | - | WŁ. | 150Lux | - | WŁ. | 10min | ||
| Ⅳ | - | - | 25% | - | - | 10min | - | - | Wyłącz | - | - | +∞ | ||
Uwaga: Gdy kod przełącznika okresu czuwania jest ustawiony na +∞, urządzenie przejdzie w tryb priorytetu światła dziennego z wyłączeniem przy połowie jasności.
Wykres promieniowania
Inicjalizacja i ustawienia domyślne
Proces inicjalizacji
Światło włączy się z jasnością 100% po włączeniu zasilania i wyłączy się po 10 sekundach. Podczas inicjalizacji sygnał wykrywania ruchu z zewnątrz nie będzie wykrywany.
Ustawienia domyślne
- Czułość: 100%
- Czas trwania: 5s
- Czujnik światła dziennego: Wyłącz
- Okres czuwania: 0s
- Poziom ściemniania w trybie czuwania: 20%
Wytyczne dotyczące zastosowania
Ważne uwagi dotyczące instalacji:
- Instalacja powinna być przeprowadzana wyłącznie przez wykwalifikowanych elektryków
- Zawsze wyłączaj zasilanie przed instalacją, okablowaniem lub zmianą ustawień przełączników DIP
- Obszar detekcji zmienia się w zależności od prędkości obiektu, rozmiaru, wysokości montażu, kąta, otoczenia i materiałów odblaskowych
- Montaż ścienny znacznie zwiększa obszar detekcji w porównaniu do montażu sufitowego
- Parametry czujnika mogą wymagać dostosowania do różnych środowisk instalacji
- Tylko do użytku wewnętrznego - użycie zewnętrzne wpływa na wydajność wodoodporności
- Maksymalna wysokość instalacji: 6 metrów (optymalna: 3 metry)
- Minimalna odległość między czujnikami: 3 metry
- Unikaj instalacji w pobliżu ruchomych obiektów, wentylatorów, silników prądu stałego lub wylotów powietrza
- Mikrofale nie przenikają przez metal - nie instaluj w zamkniętych metalowych obudowach
- Używaj stabilizowanego zasilacza DC o stabilnym napięciu wyjściowym i niskim współczynniku tętnień (<100mV)
- Prąd obciążenia powinien być większy niż 25mA
