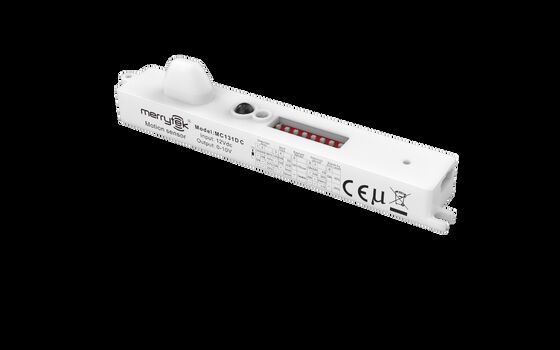

Światło trójprzewodowe, czujnik ruchu z funkcją korytarza, parkingu, użycie MC131D C/D

  • Tri-proof Light Super Thin Dimmable Motion Sensor With Corridor Function, Parking lot Use MC131D C/D
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MC131D C, MC131D D
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Worek z bąbelkami + przegród + pudełko zewnętrzne (K=A)
Czas dostawy 1, próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie zbiorcze
Zasady płatności T/T
Możliwość Supply 10000 szt./miesiąc
Szczegóły Produktu
Napięcie znamionowe 12 ± 1 V prądu stałego Napięcie falowania < 100mVp-p
Częstotliwość robocza 5,8 GHz ±75 MHz, pasmo ISM Wysokość instalacji 3 m (maks. 5 m)
Temperatura pracy Wbudowany: -25 ~ 60 ℃ Życie 5 lat gwarancji@ta
Podkreślić

światło trójprzewodowe z czujnikiem ruchu

,

funkcja korytarza czujnika ruchu supercienkiego

,

czujnik ruchu wygaszalny na parkingu
Zostaw wiadomość
opis produktu
Światło Tri-proof Super cienkie z możliwością ściemniania z czujnikiem ruchu i funkcją korytarza, do użytku na parkingach
Cechy produktu
  • Opatentowana mini antena dipolowa
  • Długa obudowa, miniaturowa konstrukcja anteny, brak cienia
  • Ultra-niskie wyjście mocy RF, nieszkodliwe dla zdrowia ludzkiego
  • Obsługa zdalnego sterowania i przełącznika DIP do regulacji parametrów
  • Niska fala boczna, wysoka adaptacyjność do środowiska metalowego
  • Nie wpływa na temperaturę, wilgotność, hałas, przepływ powietrza, kurz, światło i inne środowiska
Parametry techniczne
Wejście
Napięcie znamionowe 12 ± 1VDC
Prąd roboczy MC131D C: 20±2mA
MC131D D: 16±2mA
Napięcie tętnienia < 100mVp-p
Wyjście
Sygnał wyjściowy MC131D C: sygnał ściemniania 0-10VDC
MC131D D: sygnał ściemniania PWM
Czujnik światła dziennego
Czujnik światła dziennego Priorytet światła dziennego
Parametry wykrywania
Częstotliwość robocza 5.8GHz ±75MHz, pasmo ISM
Moc nadawania 1mW Max.
Zasięg wykrywania (promień) Instalacja sufitowa na wysokości 3m: r≥4m@0.3m/s, r≥2.5m@1m/s
Instalacja pozioma na wysokości 2m: r≥8m@0.3m/s, r≥4m@1m/s
Warunki testowe: produkt ustawiony na czułość 100%, brak widocznych przeszkód w pomieszczeniu 60℃
Wysokość instalacji 3m (5m Max)
Środowisko
Temperatura pracy Wbudowana: -25~60℃
Temperatura przechowywania -40℃…80℃, wilgotność ≤85% (bez kondensacji)
Normy certyfikacji
Certyfikowany CE, RED (w trakcie)
Wymagania środowiskowe Zgodność z RoHS 2.0, wymagania Reach
Stopień ochrony IP IP20
Inne specyfikacje
Okablowanie Złącze 3-pinowe 2.0mm
Wymagania instalacyjne Instalacja wbudowana
Wymagania dotyczące opakowania Woreczek bąbelkowy + przegroda + karton zewnętrzny (K=A)
Waga netto 13.5±2g
Okres eksploatacji 5 lat gwarancji
Wybór modelu
MC131D C MC131D D
Sygnał ściemniania 0-10VDC Sygnał ściemniania PWM
Priorytet światła dziennego
Opis funkcji
Funkcja MC131D C, MC131D D
Funkcja WŁ./WYŁ. N/A
Funkcja dwustopniowego ściemniania N/A
Funkcja trzystopniowego ściemniania Okres czuwania ustawiony na "5min/10min/30min"
Zbieranie światła dziennego N/A
Priorytet światła dziennego Okres czuwania ustawiony na "+∞"
Schematy produktu
Sensor dimensions and measurements diagram
Wymiary
Sensor wiring diagram and functional connections
Okablowanie i funkcje
Sensor installation method and positioning
Metoda instalacji
Sensor mounting configuration and placement
Konfiguracja montażu
Sensor application setup and implementation
Konfiguracja aplikacji
Uwaga: Podczas instalacji należy zwrócić uwagę na odległość między anteną mikrofalową a płytą świetlną.
Ustawienia domyślne
  • Czułość: 100%
  • Czas podtrzymania: 5s
  • Czujnik światła dziennego: Wyłączony
  • Okres czuwania: 15min
  • Poziom ściemniania w trybie czuwania: 0%
Proces inicjalizacji

Czujnik włączy światło z jasnością 100% po raz pierwszy i wyłączy je po 10 sekundach. W okresie inicjalizacji nie będą wykrywane żadne zewnętrzne sygnały wykrywania ruchu.

Wytyczne dotyczące aplikacji
  • Czujnik powinien być instalowany przez wykwalifikowanego elektryka. Należy odłączyć zasilanie przed instalacją, okablowaniem, zmianą ustawień przełącznika DIP itp.
  • Odległość wykrywania zależy od prędkości, rozmiaru, wysokości instalacji, kąta, otwartości środowiska i materiału odbijającego ruchomego obiektu. Wartości specyfikacji są typowe dla testera 165 cm/65 kg w otwartym środowisku wewnętrznym.
  • Instalacja ścienna znacznie zwiększa odległość wykrywania w porównaniu do instalacji sufitowej. Zmniejsz czułość w przypadku instalacji ściennej lub skontaktuj się z producentem w celu uzyskania ustawień.
  • Parametry czujnika mogą wymagać rekonfiguracji w różnych środowiskach instalacyjnych - zapoznaj się z instrukcją lub skontaktuj się z producentem.
  • Tylko do użytku w pomieszczeniach - warunki zewnętrzne i otaczające ruchome obiekty mogą powodować fałszywe wyzwolenia.
  • Maksymalna wysokość instalacji: 6 metrów (optymalna: 3 metry). Minimalna odległość między czujnikami: 3 metry.
  • Środowiska metalowe mogą powodować fałszywe wyzwolenia z powodu odbicia mikrofal - zmniejsz czułość lub skontaktuj się w celu uzyskania wsparcia technicznego.
  • Unikaj instalacji w pobliżu ruchomych sygnałów, takich jak wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza, aby zapobiec fałszywym wyzwoleniom.
  • Mikrofale nie przenikają przez metal - unikaj zamkniętych/półzamkniętych lamp metalowych i przeszkód metalowych/szklanych.
  • Wydajność może się różnić w zależności od sterowników PWM/0-10V.
  • Używaj stabilizowanego zasilacza DC o stabilnym napięciu wyjściowym, niskim współczynniku tętnienia (25mA.
  • Specyfikacje i parametry produktu mogą ulec optymalizacji bez wcześniejszego powiadomienia.
