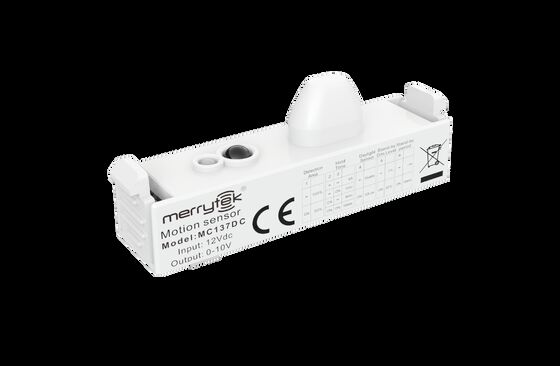

Trójprzewodowy czujnik przystępowy do przyciemniania światła, długa powłoka, miniaturowa konstrukcja anteny, bez cieni

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa Merrytek
Orzecznictwo CE
Numer modelu MC137D C i MC137D D
Minimalne zamówienie 100szt
Cena Negocjowalne
Szczegóły pakowania Worek z bąbelkami + przegród + pudełko zewnętrzne (K=A)
Czas dostawy 1, próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie zbiorcze
Zasady płatności T/T
Możliwość Supply 10000 szt./miesiąc
Szczegóły Produktu
Napięcie znamionowe 12 ± 1 V prądu stałego Napięcie falowania < 100mVp-p
Częstotliwość robocza 5,8 GHz ±75 MHz, pasmo ISM Wysokość instalacji 3 m (maks. 5 m)
Temperatura pracy Wbudowany: -25 ~ 60 ℃ Życie 5 lat gwarancji@ta
Podkreślić

światło trójprzewodowe z czujnikiem ruchu

,

światło trójprzewodowe o długości paska

,

światło czujnika anteny w miniaturze
Zostaw wiadomość
opis produktu
Czujnik światła trójprzewodowego z miniaturową anteną
Cechy produktu
  • Patentowana mini antenka dwubiegunowa
  • Długa powłoka z miniaturową anteną, eliminująca problemy z zacieniem
  • Ultra niska moc RF, bezpieczna dla zdrowia ludzkiego
  • Zdalne sterowanie i przełącznik DIP do regulacji parametrów czujników
  • Niski płat boczny z wysoką zdolnością adaptacyjną do środowisk metalowych
  • Nie wpływa na temperaturę, wilgotność, hałas, przepływ powietrza, kurz i warunki oświetleniowe
Parametry techniczne
Specyfikacje wejściowe
Napęd nominalny 12 ± 1VDC
Prąd pracy MC137D C: 20±2mA
napięcie falowe < 100 mVp-p
Specyfikacje wyjściowe
Sygnał wyjściowy MC137D C: 0-10VDC sygnał przyciemniający.
Czujnik światła dziennego
Czujnik światła dziennego Priorytet światła dziennego
Parametry wykrywania
Częstotliwość pracy 50,8 GHz ± 75 MHz, pasmo ISM
Przekazanie mocy 1 mW Max.
Zakres wykrywania (promień) Instalacja sufitu o wysokości 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s
Instalacja pozioma o wysokości 2 m: r≥8m@0,3m/s, r≥4m@1m/s
Wysokość instalacji 3 m (maksymalnie 5 m)
Specyfikacje środowiskowe
Temperatura pracy Wbudowany: -25~60°C
Temperatura przechowywania -40°C...80°C, wilgotność ≤85% (bez kondensacji)
Standardy certyfikacji
Certyfikat CE, RED (w toku)
Wymagania środowiskowe Zgodne z RoHS 2.0, Wymagania dotyczące zasięgu
Ocena IP IP20
Inne specyfikacje
Przesłanie 3pin 2,0 mm terminal
Wymogi dotyczące instalacji Instalacja wbudowana
Wymogi dotyczące opakowań Worek z bąbelkami + przegród + pudełko zewnętrzne (K=A)
Waga netto 10 ± 2 g
Życie 5 lat gwarancji
Wybór modelu
MC137D C MC137D D
0-10VDC sygnał przyciemniający Sygnał tłumienia PWM
Priorytet światła dziennego
Opis funkcji
Funkcja MC137D C, MC137D D
Funkcja ON/OFF N/A
Dwuetapowa funkcja przyciemniania N/A
Trzystopniowa funkcja przyciemniania Okres gotowości ustawić na "5min/10min/30min"
Zbieranie w dzień N/A
Priorytet światła dziennego Okres gotowości ustawić na "+∞"
Diagramy techniczne
Zalecane do stosowania na światłach sufitowych
Wymiary
Trójprzewodowy czujnik przystępowy do przyciemniania światła, długa powłoka, miniaturowa konstrukcja anteny, bez cieni 0
Diagram okablowania i wykres funkcji
Trójprzewodowy czujnik przystępowy do przyciemniania światła, długa powłoka, miniaturowa konstrukcja anteny, bez cieni 1
Diagram instalacji
Trójprzewodowy czujnik przystępowy do przyciemniania światła, długa powłoka, miniaturowa konstrukcja anteny, bez cieni 2
Zawiadomienie o instalacji:Podczas instalacji należy zwrócić uwagę na odległość między anteną mikrofalową a tablicą oświetleniową.
Ustawienia przełącznika DIP
Funkcja Obszar wykrywania Czas zatrzymywania Czujnik światła dziennego Poziom ciemności w stanie gotowości Okres oczekiwania
Kod wybierania 1 2 3 4 5 6
Ⅰ - 100% - - 5s - Wyłączyć 5Lux/15Lux/30Lux/50Lux 100-150 Lux - 0% - +∞
Ⅱ Włączony 50% - Włączony 1 min. Włączony 30Lux 100Lux 200 Lux Włączony 20% Włączony 15 minut.
Ⅲ Włączony - Trzy minuty. 150 Lux 300Lux
Ⅳ Włączony Włączony 10 minut.
Instrukcje zdalnego sterowania
Inicjalizacja:Czujnik włączy światło o 100% jasności po raz pierwszy i wyłączy je po 10 sekundach.
Ustawienie domyślne:Wrażliwość: 100%. Czas trwania: 5 s. Czujnik światła dziennego: wyłączony. Okres oczekiwania: 15 min. Poziom ciemności oczekiwania: 0%
Wytyczne dotyczące stosowania
  • Czujnik powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, podłączeniem, zmianą ustawień przełącznika wybierania itp.
  • Odległość wykrywania zależy od czynników takich jak prędkość ruchu ruchomego obiektu, wielkość ruchomego obiektu, wysokość instalacji, kąt instalacji,czy środowisko instalacyjne jest otwarte, oraz materiał odblaskowy.
  • Jeśli czujnik mikrofalowy jest zainstalowany na ścianie, odległość wykrywania będzie znacznie zwiększona w porównaniu z tym zainstalowanym na suficie.Proszę zmniejszyć czułość do użycia lub skontaktować się z naszą firmą, aby potwierdzić ustawienie użycia.
  • Parametry czujników mogą wymagać ponownej konfiguracji w różnych środowiskach instalacyjnych.
  • Ten czujnik jest przeznaczony tylko do użytku w pomieszczeniach, na zewnątrz wiatr i deszcz, a otaczające ruchome obiekty spowodują fałszywe uruchomienie.
  • Wysokość montażu produktu czujnika nie może przekraczać 6 metrów, a optymalna wysokość wynosi 3 metry; odległość między dwoma czujnikami powinna być większa niż 3 metry.
  • Gdy czujnik jest zainstalowany w metalowej lampie, na metalowej powierzchni odbijającej lub w wąskim środowisku zamkniętym, mikrofalówki będą odbijać się wielokrotnie i powodują fałszywe uruchomienie.
  • Należy upewnić się, że w pobliżu czujnika nie ma ruchomych sygnałów, takich jak wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza itp.
  • Mikrofale nie mogą przenikać do metalu, unikać instalacji w zamkniętych lub półzamkniętych lampach metalowych, a produkt nie powinien być zablokowany przez żaden metal lub szkło.
  • Należy użyć zasilacza regulowanego prądem stałym o stabilnym napięciu wyjściowym i niskim współczynniku falowania.
  • Specyfikacje i parametry produktu mogą być zoptymalizowane bez uprzedniego powiadomienia.
