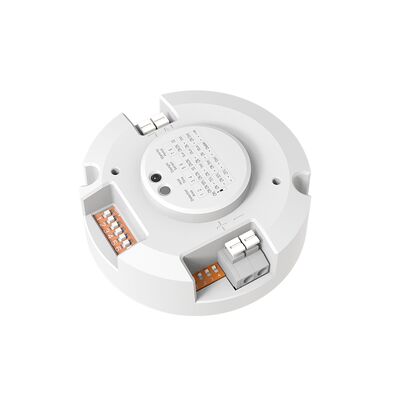

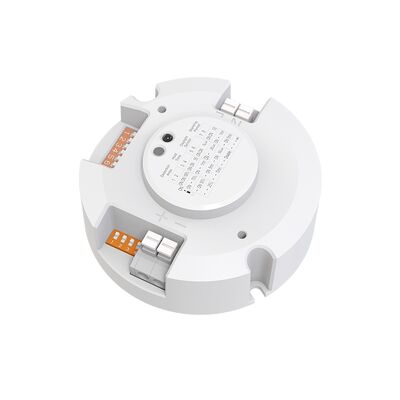

300-900mA Prąd wyjściowy 16W Sensor DIM LED Driver Dla światła sufitowego, funkcji priorytetowej światła dziennego
| Miejsce pochodzenia | Shenzhen, Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE, RED |
| Numer modelu | MLC16C-DP4 |
| Minimalne zamówienie | 100szt |
| Cena | Negocjowalne |
| Szczegóły pakowania | Pokrycie worka PE, karton (K=A) |
| Czas dostawy | 1, Próbka i małe zamówienie: w ciągu 5 dni roboczych po otrzymaniu płatności. 2, Zamówienie masowe: |
| Zasady płatności | T/T |
| Możliwość Supply | 10000 szt./Miesiąc |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Zakres napięcia | 220–240 V prądu przemiennego 50 Hz /60 Hz | Odbieranie prądu | ≤15A (prąd półprądowy 100us) przy 230V AC |
|---|---|---|---|
| Współczynnik mocy | ≥0,90,230VAC/maks. obciążenie | Władza w stanie gotowości | ≤0,5 W |
| Pełna moc obciążenia | Maks. 16 W | Orzecznictwo | CE RED |
| Podkreślić | 16W DIM LED Driver Sensor,Kierowca LED z priorytetem światła dziennego,300-900mA sterownik przyciemniający czujnik |
||
opis produktu
Sterownik LED 16W Sensor DIM Z funkcją priorytetu światła dziennego 300-900mA
Cechy produktu
- Zgodne ze standardem ERP z zużyciem energii mikro
- 5pasmo ISM 0,8 GHz, może być certyfikowane jako RED
- Izolowana konstrukcja bez migotania z zintegrowanym sterownikiem i czujnikiem
- Funkcja korytarza i funkcja pierwszeństwa światła dla różnych zastosowań
- Kompaktowy rozmiar do łatwej instalacji wewnątrz opraw oświetleniowych
- Wszystkie parametry regulowane za pomocą przełącznika DIP
Specyfikacje techniczne
Parametry wejściowe
| Zakres napięcia | 220-240V AC, 50Hz/60Hz |
| Prąd wejściowy | ≤ 0,11A @ 230VAC |
| Prąd wejściowy | ≤ 15A (100us półprądu) @230V prąd prądu przemiennego |
| THD | ≤ 20%, 230VAC/maksymalne obciążenie |
| Współczynnik mocy | ≥ 0.90, 230VAC/maksymalne obciążenie |
| Pojemność w stanie gotowości | ≤ 0,5 W |
| Wydajność pracy | ≥ 82%, @ 230V maksymalne obciążenie AC |
| Wstrząs błyskawiczny | L/N:1KV |
Parametry wyjściowe
| Model pracy | CC |
| Rodzaj ładunku | LED |
| Moc pełnego obciążenia | Maksymalnie 16 W |
| Flikker wavelle | Mniej niż 2% |
| napięcie wyjściowe bez obciążenia | 60VDC maksymalnie |
| Prąd obciążenia | 300mA/400mA/500mA/600mA/700mA/800mA/900mA |
| Zakres napięcia wyjściowego obciążenia | 300mA (9-40V), 400mA (9-40V), 500mA (9-32V), 600mA (9-27V), 700mA (9-23V), 800mA (9-20V), 900mA (9-18V) |
| Dokładność prądu stałego | ± 5% @230VAC |
Parametry czujnika
| Częstotliwość pracy | 50,8 GHz ± 75 MHz, pasmo ISM |
| Moc przesyłowa | 1 mW |
| Obszar wykrywania | 25%/50%/75%/100% |
| Czas zatrzymywania | 5S/1min/5min/10min |
| Okres oczekiwania | 0S/1min/10min/+∞ |
Parametry czujnika światła dziennego
| Próg światła dziennego | 5Lux/25Lux/50Lux/odłączony |
| Priorytet światła dziennego otwarte/zamknięte | Otwarte: 5Lux/25Lux/50Lux. Zamknięte: 50Lux/100Lux/150Lux. |
| Poziom DIM w stanie gotowości | 15% |
| Promień wykrywania (wrażliwość: 100%) | Zainstalowanie na suficie 3m: 0,3m/S ≥4m, 1m/S ≥2,5m Nawigacja ścienna 2m: 0,3m/S ≥10m, 1m/S ≥5m |
| Wysokość montażu | Wartość typowa 3 m (maksymalnie 6 m) |
| 3 dB kąta pola | 90°@Xz płaski, 95°@Yz płaski |
Specyfikacje ochrony i ochrony środowiska
| Ochrona przed prądem | Tak, samodzielne odzyskanie |
| Ochrona przed obciążeniem | Tak, samodzielne odzyskanie |
| Ochrona przed zwarciem | Tak, samodzielne odzyskanie |
| Temperatura pracy | -25...+50°C |
| Maksymalna temperatura (Tc) | 75°C |
| Temperatura/wilgotność przechowywania | -40°C...+80°C wilgotność: 85% |
| Wytrzymać napięcie | 3750Vac 5mA 60S (wprowadzenie "L N" do wyjścia SEC+ SEC-) |
Certyfikacje i normy
| Standardy bezpieczeństwa (LVD) | EN61347-1, EN61347-2-13 |
| Normy EMC | Wymagania w zakresie ochrony środowiska |
| Wymagania środowiskowe | Zgodność z RoHS |
| Certyfikat | CE RED |
| Ocena IP | IP20 |
| Klasa ochrony | Klasa II |
Specyfikacje fizyczne
| Metoda okablowania | Terminal prasowy, średnica drutu: 0,5-1,5 mm2 |
| Instalacja | Wbudowane |
| Wielkość instalacji | F73 mm × H23 mm |
| Pakiet | Tłuszcze do torebek PE, karton (K=A) |
| Waga netto | 78±3g |
| Życie | 5 lat gwarancji @Ta 230V pełne obciążenie |
Podane wartości parametrów wykrywania są typowo mierzone przez urządzenia testowe o wysokości 165 cm w otwartym środowisku wewnętrznym.
Funkcje operacyjne
Funkcja włączania/wyłączania:Ustawienie "okresu gotowości" na "0s", z innymi parametrami dostosowanymi do praktycznych zastosowań.
3-stopniowa funkcja przyciemniania:Ustawienie okresu czuwania na "30 s/10 min", z innymi parametrami dostosowanymi do zastosowań praktycznych.
Funkcja priorytetu światła dziennego:Ustawienie okresu gotowości na "+∞", z innymi parametrami dostosowanymi zgodnie z praktycznymi zastosowaniami.
Wymiary
Diagram okablowania
Struktura wewnętrzna
Wycięte wymiary

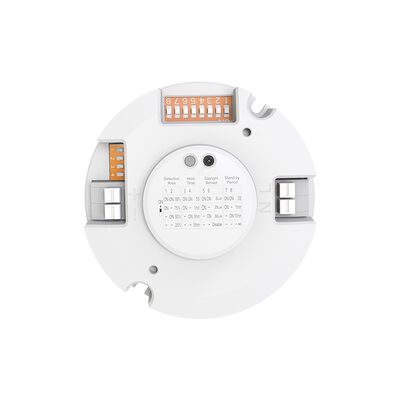

Ustawienia przełącznika DIP
Obszar wykrywania
| Przełącznik 1 | Przełącznik 2 | Obszar |
|---|---|---|
| Włączony | Włączony | 100% |
| Włączony | - | 75% |
| - | Włączony | 50% |
| - | - | 25% |
Czas zatrzymywania
| Przełącznik 3 | Przełącznik 4 | Czas |
|---|---|---|
| Włączony | Włączony | 5S |
| Włączony | - | 1 min. |
| - | Włączony | Pięć minut. |
| - | - | 10 minut. |
Czujnik światła dziennego
| Przełącznik 5 | Przełącznik 6 | Próg światła dziennego | Otwórz/zamknij |
|---|---|---|---|
| Włączony | Włączony | 5Lux | 5 Lux/50 Lux |
| Włączony | - | 25Lux | 25 Lux/100 Lux |
| - | Włączony | 50 Lux | 50 Lux/150 Lux |
| - | - | Wyłączyć | Wyłączyć |
Realizacja funkcji priorytetu światła dziennego przy ustawianiu "okresu gotowości" na "+∞"
Okres oczekiwania
| Przełącznik 7 | Przełącznik 8 | Okres |
|---|---|---|
| Włączony | Włączony | 0S |
| Włączony | - | 1 min. |
| - | Włączony | 10 minut. |
| - | - | +∞ |
Prąd wyjściowy
| Prąd wyjściowy | Napięcie wyjściowe | Przełącznik 1 | Przełącznik 2 | Przełącznik 3 | Przełącznik 4 |
|---|---|---|---|---|---|
| 300 mA | 9-40V | - | - | - | - |
| 400 mA | 9-40V | - | - | - | Włączony |
| 500 mA | 9-32V | - | - | Włączony | Włączony |
| 600 mA | 9-27V | - | Włączony | - | Włączony |
| 700 mA | 9-23V | - | Włączony | Włączony | Włączony |
| 800 mA | 9-20V | Włączony | Włączony | - | Włączony |
| 900 mA | 9-18V | Włączony | Włączony | Włączony | Włączony |
Wzorzec promieniowania
Wysokość: 3 m. Wrażliwość: 100%/75%/50%/25%.
Normalne poruszanie się (prędkość: 1 m/s)
Powolne poruszanie się (szybkość 0,3 m/s) - Uwaga: nie ma danych wykrywania przy wrażliwości 25%, wysokość montażu 3 m
Wysokość: 6 m. Wrażliwość: 100%/75%
Normalne poruszanie się (prędkość: 1 m/s)
Powolne poruszanie się (prędkość 0,3 m/s) - Uwaga: nie ma danych wykrywania przy czułości 50%/25%, wysokość montażu 6 m
Wysokość montażu ściennego: 2 m Czułość: 100%/75%/50%/25%
Normalne poruszanie się (prędkość: 1 m/s)
Powolne poruszanie się (prędkość 0,3 m/s)
Inicjalizacja
Po włączeniu produkt automatycznie włącza światło o 100% jasności. Po 10 sekundach wyłącza światło. Podczas inicjalizacji produkt nie jest w stanie wykryć sygnałów ruchu.
Ustawienia fabryczne
Odczuwalność: 100%; czas wstrzymania: 5S; okres czuwania: 0S; czujnik światła dziennego: wyłączony.
Wytyczne dotyczące stosowania
- Przed zainstalowaniem, podłączeniem kabli lub zmianą ustawień przełącznika DIP wyłącz prąd.
- Czujniki mikrofalowe dobrze przenikają przez przedmioty z tworzywa sztucznego i drewna, ale unikają metalowych akcesoriów, metalowych powłok i szklanych powłok w pobliżu anteny, ponieważ wpływają one na transmisję i odbiór.
- Instaluj czujniki mikrofalowe w odległości co najmniej 2 m od przełączników, routerów i innych urządzeń bezprzewodowych w celu uniknięcia zakłóceń radiowych (5G WIFI wymaga odległości większej niż 2 m).
- Utrzymać powierzchnię anteny z dala od wejściowego prądu przemiennego i wyjściowego prądu prądu stałego w celu uniknięcia zakłóceń sygnału.
- Należy unikać instalacji w pobliżu urządzeń wibrujących lub ruchomych obiektów, ponieważ sygnały wibracyjne mogą wywołać fałszywe wykrycie.otwory wydechowePrzechodzące zwierzęta mogą uruchomić czujnik.
- Przystosowane do instalacji wewnątrz budynku. W przypadku użytkowania w polu-lub zewnętrznym, wiatr i deszcz mogą powodować fałszywe wyzwalacze. W metalowych urządzeniach lub w wąskich środowiskach, zmniejszyć wrażliwość lub kontaktować się z producentem.
- Montowanie na ścianie znacznie zwiększa odległość wykrywania - zmniejsza wrażliwość lub kontaktuje producenta z pomocą.
- Specyfikacje produktu mogą ulec zmianie bez uprzedniego powiadomienia ze względu na ciągłe ulepszania.
- Obszar wrażliwości zależy od prędkości ruchu obiektu, wielkości obiektu, wysokości montażu, kąta montażu, środowiska pracy i materiałów odbijających.
- Wartości czujnika światła dziennego są mierzone w słonecznych środowiskach bez cieni i z rozproszonym odbiciem światła otoczenia.
