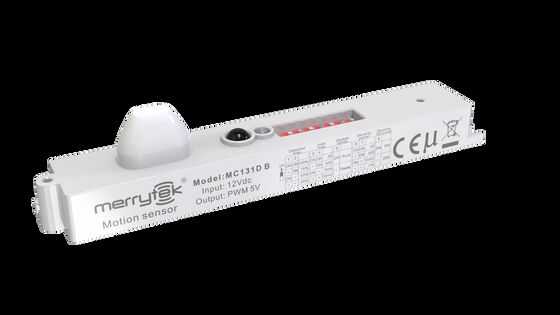

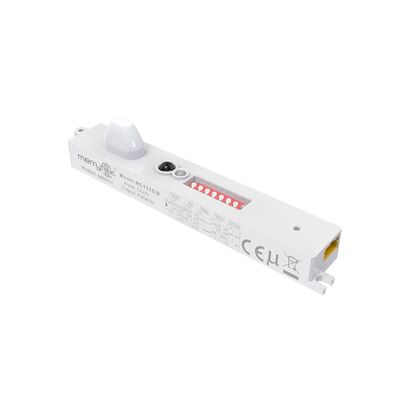

Długa pasma PWM, czujnik ruchu prądu stałego, obsługa zdalnego sterowania, maksymalnie 6 m

Długi pasek przyciemniający PWM czujnik ruchu DC, obsługa pilota zdalnego sterowania, maks. 6 m

Czujnik ruchu DC z długim paskiem przyciemniającym PWM, obsługa funkcji zdalnego sterowania, maks. 6 m

Cechy produktu

• Opatentowana miniaturowa antena ze sprzężonym słupem
• Obudowa z długim paskiem, miniaturowa konstrukcja anteny, bez cieniowania
• Bardzo niska moc wyjściowa RF, nieszkodliwa dla zdrowia ludzkiego
• Obsługa pilota i przełącznika DIP w celu dostosowania parametrów
• Niska fala boczna, wysoka zdolność adaptacji do środowiska metalowego
• Nie ma wpływu temperatura, wilgotność, hałas, przepływ powietrza, kurz, światło i inne warunki

Opis funkcji

√ Funkcja przełączania	○ Zbiór przy świetle dziennym
√ Dwustopniowa funkcja ściemniania	○ Funkcja priorytetu światła dziennego
√ Trójstopniowa funkcja ściemniania

Schematy techniczne

Wymiary

Okablowanie i funkcja

Instalacja

Schemat promieniowania

Pilot zdalnego sterowania MH10 (opcjonalnie)

Inicjalizacja

Czujnik za pierwszym razem włączy światło na 100% jasności i wyłączy je po 10 sekundach. W okresie inicjalizacji czujnik nie jest w stanie wykryć ruchu.

Ustawienie domyślne

Czułość: 100% Czas podtrzymania: 5 s Próg światła dziennego: Wyłącz Okres czuwania: +∞ Poziom przyciemnienia w trybie czuwania: 10%

Informacja o aplikacji

• Czujnik powinien zamontować wykwalifikowany elektryk. Przed instalacją, okablowaniem, zmianą ustawienia przełącznika tarczowego itp. należy odłączyć zasilanie.
• Odległość wykrywania zależy od takich czynników, jak prędkość poruszania się poruszającego się obiektu, rozmiar poruszającego się obiektu, wysokość montażu, kąt montażu, otwarte środowisko instalacji oraz materiał odbłyśnika. Odległość wykrywania podana w specyfikacji jest typową wartością, która wynosi w przypadku testera 165 cm/65 kg i jest testowana w otwartym środowisku wewnętrznym
• Gdy czujnik mikrofalowy jest zainstalowany na ścianie, odległość wykrywania zostanie znacznie zwiększona w porównaniu z czujnikiem zamontowanym na suficie. Jeśli korzystasz z metody montażu na ścianie, zmniejsz czułość lub skontaktuj się z naszą firmą, aby potwierdzić ustawienie użytkowania. Próg czułości na światło występuje w słonecznym otoczeniu, bez cieni i w warunkach odbicia rozproszonego światła otoczenia. W różnych okresach czasu, klimatach i środowiskach wartość natężenia oświetlenia wykrywana przez czujnik światła może być inna
• Może zaistnieć potrzeba ponownej konfiguracji parametrów czujnika w różnych środowiskach instalacyjnych. Zapoznaj się z poniższymi instrukcjami lub skontaktuj się z producentem
• Ten czujnik jest przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych, przy wietrze i deszczu na zewnątrz, a otaczające poruszające się obiekty będą powodować fałszywe wyzwalanie
• Wysokość montażu czujnika nie może przekraczać 6 metrów, a optymalna wysokość to 3 metry; odległość między dwoma czujnikami powinna być większa niż 3 metry. Gdy czujnik jest zainstalowany w metalowej lampie, na metalowej powierzchni odblaskowej lub w wąskim, zamkniętym otoczeniu, mikrofale będą odbijane wielokrotnie i będą powodować fałszywe wyzwalanie. Zmniejsz czułość czujnika lub skontaktuj się z producentem w celu uzyskania pomocy technicznej.
• Należy upewnić się, że wokół czujnika nie znajdują się żadne ruchome sygnały, takie jak wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza itp., w przeciwnym razie czujnik może powodować fałszywe wyzwalanie.
• Mikrofale nie mogą przenikać przez metal, należy unikać instalowania ich w zamkniętych lub półzamkniętych lampach metalowych, a produkt nie powinien być blokowany przez metal ani szkło
• Czujnik z innym sterownikiem PWM/0-10V, efekt słabego oświetlenia może być inny
• Należy zastosować zasilacz regulowany prądem stałym o stabilnym napięciu wyjściowym i niskim współczynniku tętnienia. Tętnienie zasilania powinno być mniejsze niż 100 mV; prąd obciążenia powinien być większy niż 35 mA
• Specyfikacje i parametry produktu mogą zostać zoptymalizowane bez wcześniejszego powiadomienia
