| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE |
| Numer modelu | MC176D 99 |
| Minimalne zamówienie | 100pcs |
| Cena | Negocjowalne |
| Szczegóły pakowania | Worek z bąbelkami + przegród + pudełko zewnętrzne (K=A) |
| Czas dostawy | <i>within 5 working days for sample and small order;</i> <b>w ciągu 5 dni roboczych na próbkę i małe |
| Zasady płatności | T/T, Western Union |
| Możliwość Supply | 10 000 sztuk miesięcznie |
Szczegóły Produktu
| Napięcie znamionowe | 7,5–13 V prądu stałego | Prąd roboczy | 16±2mA |
|---|---|---|---|
| Sygnał wyjściowy | Sygnał ściemniania 5 V PWM | Częstotliwość robocza | 5,8 GHz ±75 MHz, pasmo ISM |
| Wysokość instalacji | 3 m (maksymalnie 6 m) | Temperatura pracy | Wbudowany: -25 ~ 60 ℃ |
| Życie | 5 lat gwarancji@ta | ||
| Podkreślić | czujnik ruchu mikrofalowego z regulacją prądu stałego,czujnik ruchu mikrofalowy z zdalnym sterowaniem,czujnik ruchu mikrofalowego z priorytetem światła dziennego |
||
opis produktu

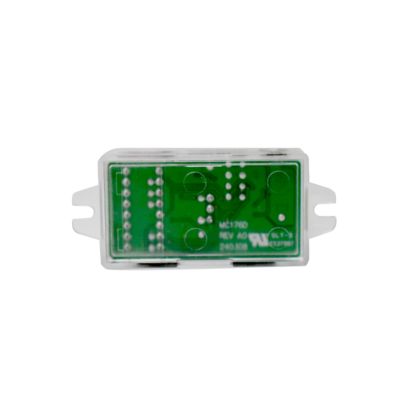

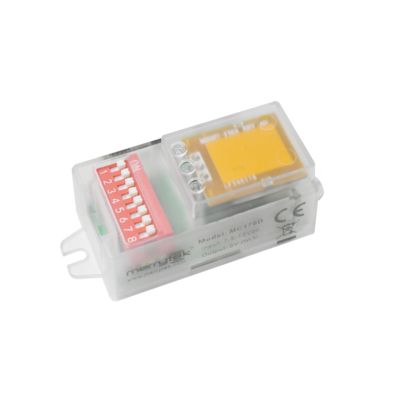

DC Dimmable Microwave Motion Sensor
Zdalne sterowanie dostępne, funkcja priorytetu światła dziennego
DC czujnik ruchu mikrofalowego z funkcją zbierania światła dziennego i możliwością zdalnego sterowania.
Cechy produktu
- Wejście 7.5-13VDC, dopasowanie zasilania DC lub z 12VDC
- Sterownik LED zasilający do wyjścia zasilania pomocniczego
- Sygnał ściemniania PWM 5V, ściemnianie 3-stopniowe lub 2-stopniowe
- Wszystkie parametry czujnika ruchu ustawiane zdalnie i za pomocą DIP
- Moduł anteny o niskiej impedancji z kolumną prowadzącą światło, mały rozmiar, może zmniejszyć otwór płyty lampy
- Funkcja priorytetu światła dziennego
Parametry techniczne
| Wejście | |
|---|---|
| Napięcie znamionowe | 7.5-13VDC |
| Prąd roboczy | 16±2mA |
| Napięcie tętnień | < 100mVp-p |
| Wyjście | |
| Sygnał wyjściowy | Sygnał ściemniania PWM 5V |
| Czujnik światła dziennego | |
| Próg światła dziennego | 5Lux/15Lux/50Lux/Wyłączony |
| Priorytet światła dziennego | WŁ. | WYŁ. |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Poziom ściemniania | 25% |
Parametry wykrywania
| Częstotliwość robocza | 5.8GHz ±75MHz, pasmo ISM |
| Moc nadawania | 1mW Max. |
| Obszar wykrywania | 100%/75%/50%/25% |
| Czas podtrzymania | 5s/90s/3min/10min |
| Okres czuwania | 0s/30s/10min/+∞ |
| Zasięg wykrywania (promień) | Instalacja sufitowa 3m wysokości: r≥4m@0.3m/s, r≥2.5m@1m/s; Instalacja pozioma 2m wysokości: r≥8m@0.3m/s, r≥4m@1m/s |
| Wysokość instalacji | 3m (6m Max) |
Specyfikacje środowiskowe
| Temperatura robocza | Wbudowana: -25~60℃ |
| Temperatura przechowywania | -40℃...80℃, wilgotność ≤85% (bez kondensacji) |
Certyfikaty
| Certyfikowany | CE, RED (w trakcie) |
| Wymagania środowiskowe | Zgodność z RoHS 2.0, wymagania Reach |
| Stopień ochrony IP | IP20 |
Dodatkowe specyfikacje
| Okablowanie | Złącze 3-pinowe 2.0mm |
| Wymagania instalacyjne | instalacja wbudowana |
| Wymagania dotyczące opakowania | Torebka bąbelkowa + przegroda + karton zewnętrzny (K=A) |
| Masa netto | 13 ±2g |
| Żywotność | 5 lat gwarancji @Ta |
Opis funkcji
| MC176D 99 | Funkcja |
|---|---|
| Funkcja WŁ./WYŁ. | N/A |
| Funkcja dwustopniowego ściemniania | Okres czuwania ustawiony na "+∞" |
| Funkcja trzystopniowego ściemniania | Okres czuwania ustawiony na "30S/10min" |
| Zbieranie światła dziennego | N/A |
| Priorytet światła dziennego | Okres czuwania ustawiony na "+∞" |
Schematy działania
Funkcja Wł./Wył. (ustaw okres czuwania na "0s")
Funkcja ściemniania 2-stopniowego (ustaw okres czuwania na "+∞")
Funkcja ściemniania 3-stopniowego (okres czuwania ustawiony na "10S/1min/3min/5min/10min/30min")
Priorytet światła dziennego
Schematy produktu
Wymiary (mm)
Schemat okablowania
Schemat funkcji
Ustawienia przełącznika DIP
| Obszar wykrywania | Czas podtrzymania | Czujnik światła dziennego | Okres czuwania |
|---|---|---|---|
| ① WŁ. WŁ. 100% | WŁ. WŁ. 5S | WŁ. WŁ. 5Lux 15Lux | WŁ. WŁ. 0S |
| ② - WŁ. 75% | - WŁ. 90S | - WŁ. 15Lux 50Lux | - WŁ. 30S |
| ③ WŁ. - 50% | WŁ. - 3min | WŁ. - 50Lux 100Lux | WŁ. - 10min |
| ④ - - 25% | - - 10min | - - Wyłączony - | - - +∞ |
Schemat promieniowania
Pilot MH10
Inicjalizacja
Czujnik włączy światło z jasnością 100% po raz pierwszy i wyłączy je po 10 sekundach. W okresie inicjalizacji nie będą wykrywane żadne zewnętrzne sygnały ruchu.
Ustawienia domyślne
Czułość: 100% Czas podtrzymania: 5s Czujnik światła dziennego: Wyłączony; Okres czuwania: 0S; Poziom ściemniania w trybie czuwania: 25%
Uwagi dotyczące aplikacji
- Czujnik powinien być zainstalowany przez profesjonalnego elektryka. Proszę odłączyć zasilanie przed instalacją, okablowaniem, zmianą ustawień przełącznika DIP itp.
- Odległość wykrywania zależy od czynników takich jak prędkość ruchu obiektu, rozmiar obiektu, wysokość instalacji, kąt instalacji, czy środowisko instalacji jest otwarte, oraz materiał odbłyśnika.
- Gdy czujnik mikrofalowy jest zainstalowany na ścianie, odległość wykrywania znacznie wzrośnie w porównaniu do instalacji na suficie.
- Parametry czujnika mogą wymagać rekonfiguracji w różnych środowiskach instalacji, proszę zapoznać się z poniższymi instrukcjami lub skontaktować się z producentem.
- Czujnik jest przeznaczony wyłącznie do użytku wewnętrznego, zewnętrzne wiatry i deszcze oraz otaczające ruchome obiekty mogą powodować fałszywe wyzwolenia.
- Wysokość instalacji produktu czujnika nie może przekraczać 6 metrów, a optymalna wysokość to 3 metry; odległość między dwoma czujnikami powinna być większa niż 3 metry.
- Gdy czujnik jest zainstalowany w metalowej lampie, na metalowej powierzchni odbijającej lub w wąskim zamkniętym środowisku, mikrofale będą wielokrotnie odbijane i powodować fałszywe wyzwolenia.
- Proszę upewnić się, że w pobliżu czujnika nie ma ruchomych sygnałów, takich jak wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza itp., w przeciwnym razie czujnik może spowodować fałszywe wyzwolenia.
- Mikrofale nie przenikają przez metal, unikać instalacji w zamkniętych lub półzamkniętych metalowych lampach, a produkt nie powinien być blokowany przez metal lub szkło.
- Czujnik z różnymi sterownikami PWM / 0-10V, efekt niskiego światła może być różny.
- Należy używać stabilizowanego zasilacza prądu stałego o stabilnym napięciu wyjściowym i niskim współczynniku tętnień. Tętnienia zasilacza powinny być mniejsze niż 100mV; prąd obciążenia powinien być większy niż 25mA.
- Specyfikacje i parametry produktu mogą ulec optymalizacji bez wcześniejszego powiadomienia.
