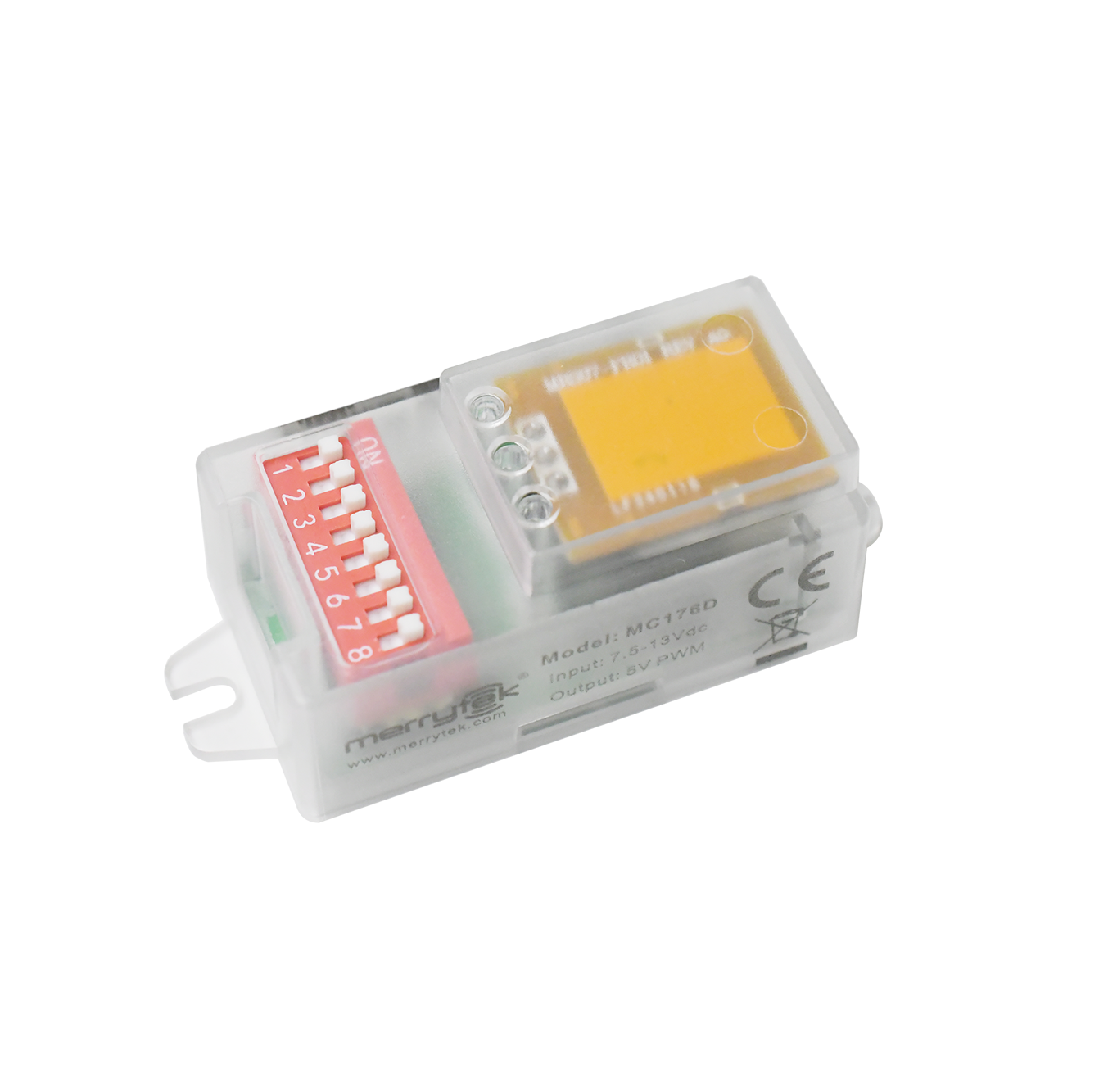

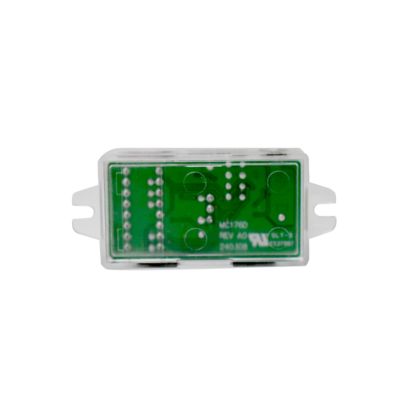

czujnik prądu stałego mikrofalowego, z funkcją priorytetu światła dziennego, ustawienie przełącznika DIP
| Miejsce pochodzenia | CHINY |
|---|---|
| Nazwa handlowa | Merrytek |
| Orzecznictwo | CE |
| Numer modelu | MC176D |
| Minimalne zamówienie | 100pcs |
| Cena | Negocjowalne |
| Szczegóły pakowania | Worek z bąbelkami + przegród + pudełko zewnętrzne (K=A) |
| Czas dostawy | <i>within 5 working days for sample and small order;</i> <b>w ciągu 5 dni roboczych na próbkę i małe |
| Zasady płatności | T/T, Western Union |
| Możliwość Supply | 10 000 sztuk miesięcznie |
Skontaktuj się ze mną o darmowe próbki i kupony.
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
Skype'a: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| Napięcie znamionowe | 7,5–13 V prądu stałego | PRACY PROJEKTOWANE | 16±2mA |
|---|---|---|---|
| Sygnał wyjściowy | Sygnał ściemniania 5 V PWM | Częstotliwość pracy | 5,8 GHz ±75 MHz, pasmo ISM |
| Wysokość instalacji | 3 m (maksymalnie 6 m) | Temperatura pracy | Wbudowany: -25 ~ 60 ℃ |
| Życie | 5 lat gwarancji@ta | ||
| Podkreślić | czujnik ruchu mikrofalowy z odbiórem światła dziennego,czujnik ruchu prądu stałego mikrofalowego,Czujnik mikrofalowy DIP Switch |
||
opis produktu
czujnik prądu stałego mikrofalowego, z funkcją priorytetu światła dziennego, ustawienie przełącznika DIP
Cechy produktu
- 7.5-13VDC wejście, dopasowanie mocy prądu stałego lub 12VDC
- Zasilanie sterownika LED dla mocy dodatkowej
- 5V sygnał tłumienia PWM, tłumienie 3 stopni lub 2 stopni
- Ustawienie wszystkich parametrów czujnika ruchu przez DIP
- Moduł anteny o niskiej impedancji z konstrukcją kolumny przewodnika światła małe rozmiary, może zmniejszyć otwarcie deski lampy
- Funkcja priorytetu światła dziennego
Parametry
| Wpływ | |
|---|---|
| Nomienne napięcie | 7.5-13VDC |
| Prąd roboczy | 16±2mA |
| Napięcie falowe | < 100 mVp-p |
| Produkcja | |
| sygnał wyjściowy | 5V sygnał przyciemniający PWM |
| Czujnik światła dziennego | |
| Próg światła dziennego | 5Lux/15Lux/50Lux/odłączone |
| Priorytet światła dziennego | Włączony. |
| 5Lux | 15Lux |
| 15Lux | 50 Lux |
| 50 Lux | 100Lux |
| Poziom przyciemnienia | 25% |
| Parametry wykrywania | |
| Częstotliwość pracy | 50,8 GHz ± 75 MHz, pasmo ISM |
| Moc przesyłowa | 1 mW Max. |
| Obszar wykrywania | 100%/75%/50%/25% |
| Czas zatrzymywania | 5s/90s/3min/10min |
| Okres oczekiwania | 0s/30s/10min/+∞ |
| Zakres wykrywania (promień) | Instalacja na suficie 3 m wysokości: r≥4m@0,3m/s, r≥2,5m@1m/s; Instalacja pozioma 2 m wysokości: r≥8m@0,3m/s, r≥4m@1m/s |
| Wysokość instalacji | 3 m (maksymalnie 6 m) |
| Środowisko | |
| Temperatura pracy | Wbudowany: -25~60°C |
| Temperatura przechowywania | -40°C...80°C, wilgotność ≤85% (bez kondensacji) |
| Standardy certyfikacji | |
| Certyfikat | CE, RED (w toku) |
| Wymagania środowiskowe | Zgodność z RoHS 2.0, Wymagania dotyczące zasięgu |
| Ocena IP | IP20 |
| Pozostałe | |
| Przesłanie | 3pin 2,0 mm terminal |
| Wymogi dotyczące instalacji | instalacja wbudowana |
| Wymogi dotyczące opakowań | Worek z bąbelkami + przegród + pudełko zewnętrzne (K=A) |
| Waga netto | 13 ± 2 g |
| Życie | 5 lat gwarancji |
Opis funkcji
| MC176D | Funkcja |
|---|---|
| Funkcja ON/OFF | N/A |
| Dwuetapowa funkcja przyciemniania | Okres gotowości ustawić na "+∞" |
| Trzystopniowa funkcja przyciemniania | Okres gotowości ustawić na "30S/10min" |
| Zbieranie w ciągu dnia | N/A |
| Priorytet światła dziennego | Okres gotowości ustawić na "+∞" |
Diagramy operacyjne
Funkcja włączona/wyłączona (ustawienie okresu gotowości na "0s")
Dwuetapowa funkcja przyciemniania (ustawienie okresu gotowości na "+∞")
Funkcja tłumienia 3-stopniowego (okres czuwania ustawiony na "10S/1min/3min/5min/10min/30min")
Priorytet światła dziennego
Diagramy
Wymiar ((mm)
Przesłanie, funkcja
Ustawienie przełącznika DIP
| Obszar wykrywania | Czas zatrzymywania | Czujnik światła dziennego | Okres oczekiwania | |
|---|---|---|---|---|
| Włącz. | Wyłącz. | |||
| Jestem w 100%. | Włącz włącz 5S | Włączony włączony 5Lux | 15Lux | Włącz włącz 0S |
| II - ON 75% | - W 90s. | - ON 15Lux | 50 Lux | - W 30s. |
| III ON - 50% | Włączony - 3 minuty | ON - 50Lux | 100Lux | Włączony - 10 min. |
| IV - - 25% | - 10 minut. | - Wyłączyć. | - | - - +∞ |
Diagram promieniowania
Inicjalizacja
Czujnik włączy światło o 100% jasności po raz pierwszy i wyłączy je po 10 sekundach.
Ustawienie domyślne
Czułość: 100% Czas oczekiwania: 5 s Czujnik światła dziennego: wyłączony; okres oczekiwania: 0S; poziom ciemności oczekiwania: 25%
Zawiadomienie o zgłoszeniu
- Czujnik powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, podłączeniem, zmianą ustawień przełącznika DIP itp.
- Odległość wykrywania zależy od takich czynników, jak prędkość ruchu ruchomego obiektu, rozmiar ruchomego obiektu, wysokość instalacji, kąt instalacji,czy środowisko instalacyjne jest otwarte, oraz materiał odblaskowy.
- Gdy czujnik mikrofalowy jest zainstalowany na ścianie, odległość wykrywania będzie znacznie większa w porównaniu z tym, który jest zainstalowany na suficie.
- Parametry czujników mogą wymagać ponownej konfiguracji w różnych środowiskach instalacyjnych; prosimy zapoznać się z poniższymi instrukcjami lub skontaktować się z producentem.
- Ten czujnik jest przeznaczony tylko do użytku w pomieszczeniach, zewnętrzny wiatr i deszcz, a otaczające ruchome obiekty spowodują fałszywe uruchomienie.
- Wysokość montażu produktu czujnika nie może przekraczać 6 metrów, a optymalna wysokość wynosi 3 metry; odległość między dwoma czujnikami powinna być większa niż 3 metry.
- Gdy czujnik jest zainstalowany w metalowej lampie, na metalowej powierzchni odbijającej lub w wąskim środowisku zamkniętym, mikrofalówki będą odbijać się wielokrotnie i powodują fałszywe uruchomienie.
- Należy upewnić się, że w pobliżu czujnika nie ma żadnych ruchomych sygnałów, takich jak wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza itp., w przeciwnym razie czujnik może spowodować fałszywe uruchomienie.
- Mikrofale nie mogą przenikać do metalu, unikać instalacji w zamkniętych lub półzamkniętych lampach metalowych, a produkt nie powinien być zablokowany przez żaden metal lub szkło.
- Czujnik z różnym sterownikiem PWM / 0-10V, efekt niskiego światła może być różny.
- Należy użyć zasilacza regulowanego prądem stałym o stabilnym napięciu wyjściowym i niskim współczynniku falowania.
- Specyfikacje i parametry produktu mogą być zoptymalizowane bez uprzedniego powiadomienia.
