[Cechy produktu]

• Wejście 12V DC, odpowiednie do systemów DC lub Sterownik LED z wyjściem pomocniczym 12V DC.
• Zacisk ściemniania 0-10V, 3-stopniowy lub 2-stopniowy jest opcjonalny, regulowany obszar detekcji

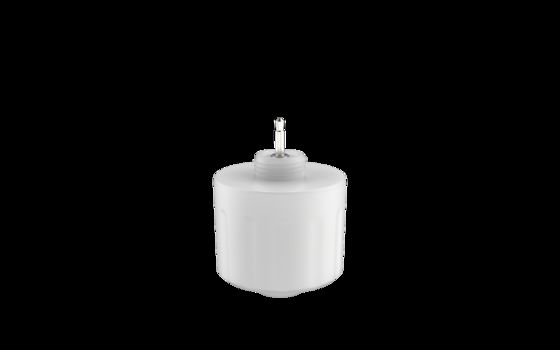

• Miniaturowy czujnik detekcji PIR
• Maksymalna wysokość montażu w pomieszczeniach wynosi 12m
• Wszystkie parametry czujnika można ustawić za pomocą aplikacji Casambi

[Parametry]

R

Zakres detekcji][Inicjalizacja]

Wymiary (Jednostka: mm)l

Funkcja [

Zakres detekcji][Inicjalizacja]

2) z bocznym wspornikiem przedłużającym montaż

3) z zasilaczem sieciowym MC642V A

[

Zakres detekcji][Inicjalizacja]

Po włączeniu zasilania czujnik będzie się rozgrzewał przez 45-60 sekund, a następnie zacznie działać.

• Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.[Ustawienia domyślne]  Czułość: 100%, Czas podtrzymania: 10s, Czujnik światła dziennego: Wyłączony, Okres czuwania: 0s, Poziom ściemniania w trybie czuwania: 10%

[Uwagi dotyczące zastosowania]

Czujnik powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, okablowaniem i zmianą parametrów.

Czujnik PIR nie może przenikać przez żadne materiały, proszę upewnić się, że między czujnikiem a poruszającymi się ludźmi/obiektami nie ma przeszkód.

• Czujnik może mieć trudności z wykryciem ludzi, jeśli noszą grube ubrania w zimie.
• Sygnały cieplne będą traktowane jako sygnały ruchu wyzwalające czujnik. Unikaj kierowania czujnika na klimatyzator lub inne źródła ciepła.
• Czujnik jest przeznaczony wyłącznie do użytku w pomieszczeniach. Światło słoneczne na zewnątrz może wpływać na detekcję czujnika.
• Ze względu na ciągłe ulepszenia, zawartość niniejszej instrukcji może ulec zmianie bez wcześniejszego powiadomienia.
• Wydajność ściemniania może się różnić w zależności od współpracy z różnymi sterownikami 0-10V.
• Próg światła dziennego jest mierzony w słonecznym otoczeniu bez cienia i rozproszonego odbicia światła otoczenia. Poziom luksów otoczenia może się różnić w zależności od środowiska, pogody, klimatu, pory dnia i sezonu.
• Odległość detekcji zależy od wzrostu ludzi, wysokości montażu, kąta montażu, temperatury otoczenia roboczego itp. Gdy temperatura otoczenia zbliża się do zakresu temperatury ciała ludzkiego (36℃~37℃/96.8~98.6℉), detekcja ruchu PIR znacznie osłabnie lub nie będzie reagować. Gdy temperatura otoczenia lub temperatura tacy LED jest wyższa niż 55℃/131℉, może wystąpić fałszywe wyzwolenie, spróbuj zmniejszyć czułość detekcji, aby to poprawić. Jeśli fałszywe wyzwolenie się utrzymuje, czujnik PIR nie nadaje się do użytku w tej przestrzeni.
• Podany obszar detekcji jest wartością typową, zmierzoną przez testerów o wzroście 165 cm w otwartym środowisku wewnętrznym.
• Ten produkt musi być używany ze stabilizowanym napięciowo
• zasilaczem
• DCo stabilnym napięciu wejściowym i niskim współczynniku tętnień (współczynnik tętnień poniżej 100mV; prąd obciążenia większy niż 50mA). Podczas instalacji w nowym środowisku, proszę zainstalować i przetestować co najmniej 5 sztuk produktu przed masową instalacją. PIR to piroelektryczny czujnik podczerwieni, który wykrywa zmiany w promieniowaniu podczerwonym. Proszę zwrócić uwagę na następujące kwestie podczas rzeczywistego użytkowania, takie jak: wykrywanie źródeł ciepła innych niż ciało ludzkie, temperatura źródła ciepła nie zmienia się lub źródło ciepła się nie porusza, oraz inne powiązane czynniki środowiskowe i naruszenia zasady aplikacji PIR.Podczas wykrywania źródeł ciepła innych niż ciało ludzkie z powodu następujących zjawisk, PIR może być fałszywie wyzwolony.
• 1. Gdy małe zwierzęta wejdą w zakres detekcji
• 2. Gdy promieniowanie dalekiej podczerwieni ze światła słonecznego, reflektorów samochodowych, lamp żarowych itp. bezpośrednio pada na czujnik
• 3. Gdy temperatura w zakresie detekcji gwałtownie się zmienia z powodu ciepłego powietrza, zimnego powietrza z urządzeń chłodniczych, pary wodnej z nawilżaczy itp.
  Podczas wykrywania źródeł ciepła z powodu następujących zjawisk, PIR może się nie wyzwolić
  1. Gdy istnieją substancje takie jak szkło i akryl, które blokują transmisję promieniowania dalekiej podczerwieni między czujnikiem a obiektem detekcji.
  2. Źródło ciepła w zakresie detekcji prawie się nie porusza lub porusza się z dużą prędkością.
