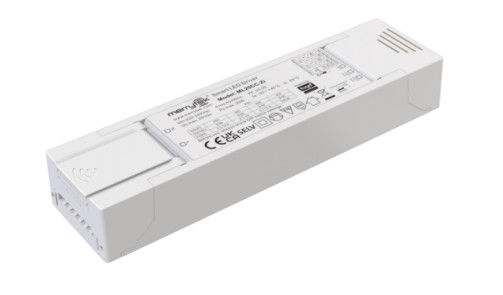

Biały inteligentny sterownik LED 20W 250-400mA Tuya Bluetooth MESH CC

  • White Smart LED Driver 20W 250-400mA Tuya Bluetooth MESH CC Constant Current Tunable
Place of Origin Shenzhen, China
Nazwa handlowa Merrytek
Orzecznictwo CE
Model Number ML20CC-B
Minimum Order Quantity 100PCS
Cena Negocjowalne
Packaging Details PE bag clapboard, carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Wzrost napięcia 220–240 V prądu przemiennego 50 Hz /60 Hz Prąd wejściowy Maks. 0,13 A, maks. 0,12 A, maks. 0,26 A, maks. 0,26 A
Współczynnik mocy ≥0,95 @230VAC (pełne obciążenie) Władza w stanie gotowości ≤0,5 W (przy 230 V prądu przemiennego)
Tryb działania Prąd stały Orzecznictwo CE
IoT Tuya Bluetooth Cechy Stały prąd wyregulowalny Biały
Napięcie wyjściowe 9-50Vdc Ocena IP IP20
Kategoria Klasa II Gwarancja 5 lat
Podkreślić

20W inteligentny sterownik LED

,

250-400mA inteligentny sterownik LED

,

Tuya Smart LED Driver
Zostaw wiadomość
opis produktu

20W 250-400mA Tuya Bluetooth MESH CC Stały Prąd Spuntable White Smart LED Driver



[Cechy produktu]

  • Wbudowany moduł Bluetooth Tuya
  • Bez migotania dla całego zakresu zaciemniania
  • Moc w stanie gotowości poniżej 0,5 W
  • Ochrona: zwarcie / nad napięcie
  • 5-letnia gwarancja



[Parametry]

  Mikro-seria ML20C-B ML20CC-B ML46C-B ML46CC-B
Wpływ Napięcie robocze 198-264VAC 50Hz /60Hz
Narysowane napięcie wejściowe 220-240VAC 50Hz /60Hz
Zakres napięcia wejściowego prądu stałego 200-240VDC
Prąd wejściowy 0.13A Max. 0.12A Max. 0.26A Max. 0.26A Max.

Prąd wejściowy

(Półprądowa szerokość impulsu 100US) @230VAC

 < 15A < 30A
Wskaźnik mocy ≥ 0,95 @ 230VAC (pełne obciążenie)
Całkowite zniekształcenie harmonijne Typowe: 15% (@230Vac, 100% obciążenia)
Moc bez obciążenia ≤ 0,5 W
Władza w stanie gotowości ≤ 0,5 W (@230Vac)
Efektywność@230VAC Pełne obciążenie 84% maks. 88% Max.
Metoda okablowania Terminal nacisku, wIryprzekrój:00,5-2,5 mm2
Produkcja Tryb działania Prąd stały
Rodzaj ładunku LED
Wymagania w zakresie wahania (Flickering lub Flicker-free) Wartość migotania: mniej niż 5% dla całego zakresu zaciemniania
Czas uruchomienia <1s (@230Vac)
napięcie wyjściowe bez obciążenia 60VDC maks. 65V DC Max. 70V DC Max. 70V DC Max.
Zakres napięcia wyjściowego obciążenia 9-42VDC 9-50 V prądu stałego 9-53VDC 9-53VDC
Moc wyjściowa pełnego obciążenia 20W maks. 20W maks. 46W Max. 46W Max.
Prąd wyjściowy obciążenia 300-700mA 250-400mA 600-1050mA 700-1050mA
Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania Terminal nacisku, wIryprzekrój:00,5-1,5 mm2
Metoda kontroli Częstotliwość pracy 5.0/2.4GHz 250Kbps
Moc przesyłowa +10 dBm (maks.)
Odległość transmisji > 20 m (odległość widoczna)
WyjątekProtacjaRzestawienia Ochrona przed nad napięciem wyjściowym
ochrona		 Tak, bez funkcji samoodzyskiwania (może być zapytane)
Ochrona przed zwarciem wyjściowym Tak, bez funkcji samoodzyskiwania (może być zapytane)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~45°C Wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo

& EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standardy bezpieczeństwa EN61347-1
Certyfikacja CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja
Wymiar 160*42*24 mm 180*42*24 mm
Wymóg opakowania Torebka PE+karton+karton zewnętrzny ((K=A)
Waga 109 ± 5 g 118±5 g 145 ± 5 g 145 ± 5 g
Życie 5 lat @Ta pełne obciążenie
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 Vac i środowisku o temperaturze 25 stopni, chyba że jest to określone.




[Rozmiar (mm) ]



Biały inteligentny sterownik LED 20W 250-400mA Tuya Bluetooth MESH CC 0     Biały inteligentny sterownik LED 20W 250-400mA Tuya Bluetooth MESH CC 1



[Diagram przewodów]



Biały inteligentny sterownik LED 20W 250-400mA Tuya Bluetooth MESH CC 2

Rys.AJednostkowa wersja wyjściowa



Biały inteligentny sterownik LED 20W 250-400mA Tuya Bluetooth MESH CC 3

Fig.B Wersja z podwójnym wyjściem



[Ustawienie biegów biegów]



ML20C-B

Aktualne ustawienie biegów

 1 2 3 4
300mA ((9-42V) - - - -
350mA ((9-42V) - - - Włączony
400mA ((9-42V) - - Włączony -
450mA ((9-42V) - - Włączony Włączony
500mA ((9-40V) - Włączony Włączony -
550 mA (~ 936 V) - Włączony Włączony Włączony
600mA (~ 9-32V) Włączony - Włączony Włączony
650mA ((9-30V) Włączony Włączony Włączony -
700mA ((9-28V) Włączony Włączony Włączony Włączony



ML46C-B

Aktualne ustawienie biegów

 1 2 3 4
600mA ((9-53V) - - - -
650mA ((9-53V) - - - Włączony
700mA ((9-53V) - - Włączony -
750 mA ((9-53V) - - Włączony Włączony
800mA ((9-53V) - Włączony - Włączony
850mA ((9-53V) - Włączony Włączony -
900mA ((9-50V) Włączony Włączony - -
950mA ((9-48V) Włączony Włączony - Włączony
1000mA ((9-46V) Włączony Włączony Włączony -
1050mA ((9-44V) Włączony Włączony Włączony Włączony



ML20CC-B

Aktualne ustawienie biegów

 Kanał 2 1 2
Kanał 1 3 4
250mA ((9-50V) - -
300mA ((9-50V) - Włączony
350mA ((9-50V) Włączony -
400mA ((9-50V) Włączony Włączony



ML46CC-B

Aktualne ustawienie biegów

 Kanał 2 1 2 3
Kanał 1 4 5 6
700mA ((9-53V) - - -
750 mA ((9-53V) - - Włączony
800mA ((9-53V) - Włączony -
850mA ((9-53V) - Włączony Włączony
900mA ((9-50V) Włączony - -
950mA ((9-48V) Włączony - Włączony
1000mA ((9-46V) Włączony Włączony -
1050mA ((9-44V) Włączony Włączony Włączony



[MwędrówkiNoczekiwanieAWymagania



1) Gdy lampa LED jest podłączona do sterownika LED, nie wolno odłączać i łączyć lampy LED i sterownika LED, w przeciwnym razie lampa LED może ulec uszkodzeniu.

2) Przy użyciu tego produktu należy stosować go zgodnie ze specyfikacją.

3) W przypadku stosowania tego produktu do sieci, to samo piętro musi być wyposażone w co najmniej jedną bramkę (horyzontalna komunikacja przesyłowa > 20 metrów).Jeśli ta sama brama jest używana na różnych piętrach, komunikacja jest podatna na nieprawidłowe sytuacje, takie jak utrata kodu.

4) Moduł Bluetooth jest montowany na obudowie bocznej wyjścia, którą można regulować od 0 do 90 stopni dla lepszej komunikacji.
