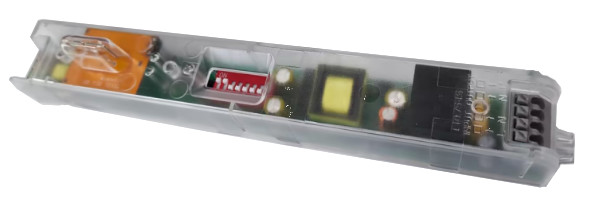

Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED

  • SYNC function dimmable motion sensor for LED Batten
Place of Origin Shenzhen, China
Nazwa handlowa Merrytek
Orzecznictwo CE, RED, UKCA, SAA
Model Number MC188V 99
Minimum Order Quantity 100PCS
Cena Negocjowalne
Packaging Details Bubble bag + Clapboard + Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Rated voltage 120/277V AC 50/60Hz (US)；220-240VAC 50/60Hz (Europe) Stand-by Power ≤0.5W
Output signal ON-OFF/ 0-10VDC Dimming Signal Mounting Height 3m ( 6m Max )
Operating Temperature Built-in: -20~60°C Certificate CE, RED, UKCA, SAA
Lifetime 5 years warranty @Ta full load
Zostaw wiadomość
opis produktu

[Wyznaczenia produktu]


  • Patentowana konstrukcja anteny dipolowej sprzęgającej, nadająca się do wbudowanej metalowej tacy LED bez fałszywego uruchomienia.
  • Przejrzystość powłoki, nie wpływająca na rozkład światła
  • Niski bok, brak fałszywego spustu w przestrzeni odbicia metalu.
  • Niska moc transmisji, bez szkody dla ludzi.
  • Dane czujnika można ustawić za pomocą przełącznika DIP i zdalnego sterowania.
  • Nie wpływa na temperaturę, wilgotność, hałas, kurz itp.
  • Z sygnałem przyciemniającym 1-10V, funkcją SYNC


[Parametry]


Wpływ

Napęd nominalny

120/277VAC 50/60Hz ((USA);220-240VAC 50/60Hz(Europa)

Władza w stanie gotowości

≤ 0,5 W

Badanie napięcia

1kV ((L/N,EN61000-4-5)

Produkcja

Kontrola wyjścia

Włączanie i wyłączanie

0-10VDCSygnał przyciemniający

Pojemność ładunkowa

2A @120Vac 2A @277Vac

Pojemność ładunkowa

200W@110VACIndukcyjne/LED),400 W @ 110 VAC (((Oporność)).

400W@230VACIndukcyjne/LED),800 W @ 230 VAC (((Oporność)).

Maksymalna pojemność napięcia

30A (50% szczytowa, druga =200 us, 230Vac pełne obciążenie, start na zimno);

0-10VZmrażanie

< 50 mA (Źródło prądu niestałego)

10%(1.4-1.6V)20%(1.9-2.1V)30%(2.9-3,1V)50%(4.9-5.1V)

Parametry czujnika

Częstotliwość działania

50,8 GHz ± 75 MHz, zakres fal ISM.

Moc przesyłowa

1 mW Max.

Czas oczekiwania

5S/1 min./5min/10min(ustawienie przez DIP)

5s/30s/1min/3min/5min/10min/20min/30min(ustawienie przez zdalne sterowanie)

Poziom osłabienia w gotowości

10%(1.4-1.6V)//30% ((2,9-3,1 V)(ustawienie przez DIP)

10%(1.4-1.6V)/20%(1.9-2.1V) /30% (2,9-3,1 V) /50%(4.9- Pięć.1V/Przepraszam.ustawienie przez zdalne sterowanie)

Czas oczekiwania

5S/1 min./5min/10 min.(ustawienie przez DIP)

5s/30s/1min/3min/5min/10min/20min/30min (ustawienie przez zdalne sterowanie)

Okres oczekiwania

0S/1min/10min/+∞(ustawienie przez DIP)

0s/10s/1min/3min/5min/10min/30min/+∞ (ustawienie przez zdalne sterowanie)

Wykrycie

100%/75%/50%/25%(ustawienie przez DIP)

100%/75%/50%/25%   (ustawienie przez zdalne sterowanie)

Czujnik światła dziennego

Światło dniapróg

5 luksów/30 luxa/100 luxa/odłączony (ustawienie przez DIP)

5 luksów/15 luksów/30 luxa/50 luksów/100 luksów/150 luksów/Wyłączyć(ustawienie przez zdalne sterowanie)

Priorytet światła dziennego

Włączony

Wyłącz.

5 luksów/15 luksów/

30 luxa/50 luxu

Włącz wartość + ((50-150Lux)

100Lux

Włącz wartość + ((50-150Lux)

150Lux

Włącz wartość + ((50-150Lux)

Wykrycie promienia

Montaż sufitu3 mr≥3m@ 1m/s,

Montowanie ścienne2 mr≥3.5m@ 1m/s

Prędkość ruchu: 100% czułości,Otwarty obszar wnętrza o powierzchni 60 m2.

Wysokość montażu

3 m(6m Max)

Środowisko

Temperatura pracy

-20~60°C

Temperatura przechowywania

-40°C~80°C, wilgotność: ≤85% ((Nie kondensacja)

Standardy certyfikatów

Certyfikat

CE, RED, UKCA, SAA

ŚrodowiskoweWymóg

Zgodne zRoHS 2.0, dotrzyj

Normy bezpieczeństwa

EN61058-1,UL60703-1

EMCSszczeniaki

Wymagania w zakresie ochrony środowiska

Ocena IP

IP20

Klasa produktu

KlasyⅡ

Pozostałe

Przesłanie

o pojemności nieprzekraczającej 10 W,o pojemności 0,5-0.75mm2

Instalacja

Wbudowane

Pakiet

Worek z bąbelkami + karton + karton ((K=A)

Waga netto

71.5±2g

Życie

5 lat gwarancji @Tapełne obciążenie


[Opis funkcji]

RFunkcja ON-OFF

Okres oczekiwania być ustawione ¥0s ¥



RDwuetapowe przyciemnianie

Okres oczekiwania być ustawione ️+∞/



R3-stopniowe przyciemnianie

Okres oczekiwania być ustawione /10s/1min/3min/5min/10min/30min;/1min/10min/(DIP według ustawień)



□Zbieranie w ciągu dnia

N/A



RPriorytet światła dziennego

Okres oczekiwania być ustawione ️+∞/


[Informacje o produkcie]


Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED 0


[Diagram okablowania]


    Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED 1

Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED 2

Uwaga: czujnik jest zaprojektowany do podłączenia tylko jednego obciążenia.

SYNC:Kiedy jeden z czujników wykrywa ruch, port SYNC czujnika nadaje wysoki poziom i przekazuje

Do innych maszyn w tej samej grupie, inne maszyny otrzymują ten sygnał synchronizacyjny, który jest równoważny do indukcji uruchomienia w pełnym świetle,a następnie ustawić narzędzie zgodnie z każdym kodem zewnętrznym do pracy


[Instrukcja montażu]

  • Instalacja śruby

Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED 3 Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED 4

  • Rozmiar cięcia

Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED 5


[Ustawienie przełącznika DIP]


Funkcja

Obszar wykrywania

Czas zatrzymywania



Dczujnik oświetlenia



DIP

1

2



3

4



5



Ⅰ

Włączony

Włączony

100%

Włączony

Włączony

5s

Włączony

30 luxa

Ⅱ

Włączony

-

75%

Włączony

-

1 min.

-

wyłączyć

Ⅲ

-

Włączony

50%

-

Włączony

Pięć minut.





Ⅳ

-

-

25%

-

-

10 minut.





Funkcja

Okres oczekiwania



Poziom osłabienia w gotowości



DIP

6

7



8



Ⅰ

Włączony

Włączony

0s

Włączony

10%

Ⅱ

Włączony

-

1 min.

-

30%

Ⅲ

-

Włączony

10 minut.





Ⅳ

-

-

+∞





[Zakres wykrywania]


Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED 6


[Remote Contro]- Nie, nie.

Czujnik ruchu z funkcją SYNC, ściemnialny, do listwy LED 7


[Initializacja]


Po włączeniu czujnik automatycznie włącza światło do 100% jasności i wyłącza światło w ciągu 10 sekund.


[Postawienie domyślne]


Odczuwalność: 100%, czas wstrzymania: 5 s, czujnik światła dziennego: wyłączony, okres czuwania: 0 s, poziom DIM czuwania:10%


[Powiadomienie o składzie wniosku]


Ja...Czujnik powinien być zainstalowany przez profesjonalnego elektryka. Proszę wyłączyć zasilanie przed instalacją, podłączeniem, zmianą ustawień przełącznika DIP.

Ja...Obszar wrażliwości jest związany z prędkością ruchu obiektów, wielkością ruchomych obiektów, wysokością montażu, kątem montażu, środowiskiem pracy, materiałami odbijającymi itp.Powierzchnia wykrywania jest typową wartością, która została zmierzona przez urządzenia testowe o pojemności 165 cm/65 kg w otwartym środowisku wewnętrznym.

Ja...Powierzchnia wykrywania czujnika mikrofalowego, gdy jest zainstalowany na ścianie, będzie znacznie zwiększona w porównaniu z zainstalowanym na suficie.Proszę zmniejszyć czułość lub skontaktować się z naszą firmą, aby potwierdzić ustawienia użytkowaniaProgi światła dziennego są mierzone w słoneczny dzień bez cienia i w stanie rozproszonego odbicia światła otoczenia.Różne środowisko i klimat powodują różne wartości jasności, które mierzą czujniki światła dziennego.

Ja...Parametry czujników mogą wymagać ponownej konfiguracji w różnych środowiskach instalacyjnych, prosimy zapoznać się z poniższymi instrukcjami lub skontaktować się z producentem.

Ja...Czujnik jest przeznaczony tylko do użytku w pomieszczeniach wewnętrznych.

Ja...Wysokość montażu produktu czujnika nie może przekroczyć 6 metrów, a optymalna wysokość wynosi 3 metry.

Ja...Gdy czujnik jest zainstalowany w metalowej lampie, na metalowej powierzchni odblaskowej lub w małym zamkniętym środowisku, mikrofalówka odbija się wielokrotnie i powoduje fałszywe uruchomienie.Proszę zmniejszyć czułość czujnika lub skontaktować się z producentem w celu uzyskania wsparcia technicznego.

Ja...Należy upewnić się, że w pobliżu czujnika nie ma żadnych ruchomych sygnałów, takich jak wentylatory, silniki prądu stałego, rury kanalizacyjne, wyloty powietrza itp., w przeciwnym razie czujnik może spowodować fałszywe uruchomienie.

Ja...Mikrofale nie mogą przenikać przez metal. Nie umieszczaj produktu w zamkniętej lub półzamkniętej lampie metalowej. Ani metal, ani szkło nie mogą pokrywać produktu.

Ja...W przypadku nowego środowiska instalacyjnego zaleca się testowanie 5 sztukpróbki przed instalacją.
