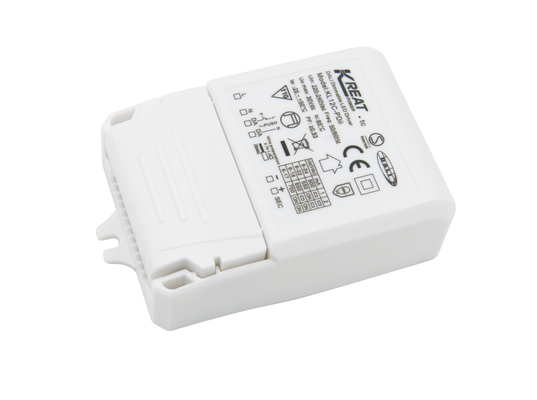

12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH

  • 12W Constant Current Dali LED Dimmable LED Driver with Primary PUSH Dimming Control Method
Miejsce pochodzenia Shenzhen, Chiny
Nazwa handlowa KREATPOWER
Orzecznictwo ENEC, CB, CE
Numer modelu KL12C-PDii
Minimalne zamówienie 100szt
Cena Negotiable
Szczegóły pakowania Wskazówka + tektura + karton zewnętrzny ((K=A)
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i
Zasady płatności T/T
Możliwość Supply 20 000 sztuk miesięcznie

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie robocze 198-264VAC 50Hz /60Hz Zasilanie w trybie gotowości ≤0,5 W（@230Vac przy wyłączonym PUSH lub DALI）
Tryb pracy Prąd stały Typ obciążenia LED
Metoda kontroli Ściemnianie podstawowe PUSH, ściemnianie DALI Temperatura pracy -25 ℃ ~ 50 ℃ Wilgotność: 85% (bez kondensacji)
Kwalifikacja IP IP20 Gwarancja 5 lat gwarancji @Ta przy pełnym obciążeniu
High Light

12W Dali Dimmable LED Driver

,

Prędkość ciągłego prądu Dali

,

Sterownik LED z uszczelnieniem Dali
Zostaw wiadomość
opis produktu

12W stały prąd Dali LED Słoneczny sterownik LED



[Wyznaczenie produktu]

  • Bez migotania dla całego zakresu zaciemniania
  • Moc w stanie gotowości poniżej 0,5 W
  • Główne przyciemnianie przyciskiem
  • Wbudowany interfejs DALI DT6
  • Ochrona: zwarcie / nadtemperatura / nad napięcie
  • Prąd obniżający w przypadku nadwyżki temperatury otoczenia
  • Wciśnij przyciemnienie z funkcją pamięci
  • 5 lat gwarancji



[Parametry]

Wpływ Mikro-serie KL12C-PDii
Napięcie robocze 198-264Vac 50Hz /60Hz
Narysowane napięcie wejściowe 220-240Vac 50Hz /60Hz
Zakres napięcia wejściowego prądu stałego 200-240Vdc
Prąd wejściowy 0.08A Max.
Prąd wejściowy < 15A (Półprądowa szerokość impulsu100μs) @230Vac
Współczynnik mocy ((@230V100% obciążenia) ≥ 0,93°C
Całkowite zniekształcenie harmonijne Typowe: 18% (@230Vac, 100% obciążenia)
Pojemność w stanie gotowości ≤ 0,5 W (@230Vac przy wyłączeniu PUSH lub DALI)
Wydajność ((@230Vac, 100% obciążenia) 83%
Metoda okablowania 0.75-1.5 mm2

Automatyczny wyłącznik



 KL12C-PDii (Wskazać prąd w przewodzie)
rodzaj C10 C13 C16 C20 C25
Liczba 70 80 105 130 160
rodzaj B10 B13 B16 B20 B25
Liczba 40 50 65 85 100
Produkcja Tryb działania Prąd stały
Rodzaj ładunku LED
Wymagania w zakresie fal (flimczące lub nieflimczące) Wartość migotania: mniej niż 2% dla całego zakresu zaciemniania
Czas uruchomienia <1s (@230Vac,)
napięcie wyjściowe bez obciążenia 30V DC Max.
Zakres napięcia wyjściowego obciążenia 3-24V prądu stałego
Moc wyjściowa pełnego obciążenia 12W
Prąd wyjściowy obciążenia

350mA (~3-24)

500mA ((3-24)

550mA (~ 3-22)

700mA ((3-17)
Stały prąd/napięcie Dokładność Dokładność prądu stałego ± 5%
Metoda okablowania Wymagania w zakresie bezpieczeństwa:0.75-1.5 mm2
Metoda kontroli Główne przyciemnienie PUSH Główne przyciemnianie PUSH (max.długość przewodu:20M)
DALI Dimming Zmrażanie DALI (maks.długość przewodu: 300M)
WyjątekProtacjaRzestawienia Wydajność nad temperaturą
ochrona		 Tak, bez funkcji samoodzyskiwania (można zapytać)
Ochrona przed zwarciem wyjściowym Tak, bez funkcji samoodzyskiwania (można zapytać)

Działanie

Środowisko

 Temperatura/wilgotność pracy -25°C~50°C wilgotność: 85% (nie kondensująca)
Temperatura/wilgotność przechowywania -40°C~80°C, wilgotność: 10%~95%
Maksymalna temperatura przypadku ((Tc) 85°C

Bezpieczeństwo i EMC

 Norma EMC Wymagania w zakresie bezpieczeństwa
Standard protokołu DALI IEC 62386-102, IEC 62386-207 DT6
Standardy bezpieczeństwa EN61347-1
Certyfikacja ENEC CB CE
Wytrzymać napięcie 3750Vac, 5mA, 60s (Wchodzenie ¥L N ¥- Wyjście ¥SEC ¥)
Pozostałe Stopień ochrony IP20
Rodzaj ochrony Klasa II
Rodzaj instalacji Niezależna instalacja
Z krągłością 88*52*25,5 mm 116*40,5*22 mm 136*42,5*24 mm
Funkcja pamięci wyłączającej Tak, pamięć PUSH
Synchronizacja przyciemniania PUSH Maksymalnie 20 jednostek.
Wymóg opakowania Wskazówka + tektura + karton zewnętrzny ((K=A)
Waga 105 g
Żywotność projektu 10 lat (-15 °C)
Gwarancja 5 lat gwarancji na pełny ładunek
Uwaga: Wszystkie parametry są badane przy napięciu wejściowym 230 Vac i środowisku 25 stopni, chyba że jest to określone.


[Wymiar (jednostka: mm)]
12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 012W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 112W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 2



[Diagram okablowania]

Rys. ADALIBrzmi niecoMing

12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 3



Fig.BWciśnij DIM.Ming

12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 4



[Zaniżanie]

12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 5



[Dkrzywa imming]

12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 6



[Aktualne ustawienie biegów]

KL12C-PDii

Aktualne ustawienie biegów

 1 2
350 mA ((3-40 V) 12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 7 12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 8
500mA ((3-40V) 12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 9 12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 10
550mA ((3-38V) 12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 11 12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 12
700mA ((3-36V) 12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 13 12W stały prąd Dali LED Słoneczny sterownik LED z podstawową metodą sterowania przyciemnianiem PUSH 14



[Włączony/wyłączony i opis działania przyciemniania]

A. Krótko naciśnij przełącznik PUSH (krótko naciśnij 0,1S-1S), sterownik LED włączy się lub wyłączy.

B. Przyciemnianie: nacisnąć i przytrzymać przycisk PUSH (1S-8S), sterownik LED może osiągnąć przyciemnianie, oświetlenie lub przyciemnianie, zakres przyciemniania wynosi 2-100%.

C. Pamięć: przyciemnianie PUSH ma funkcję przyciemniania pamięci.

D. Synchronizacja przyciemniania: zasilanie podłączone do tego samego przełącznika PUSH może być synchronizowane przez naciśnięcie i przytrzymanie przełącznika PUSH przez dłużej niż 15 s

E. Tryb tłumienia DALI: podłącz zasilacz do systemu DALI, który może być tłumiony przez hosta DALI. Zakres tłumienia wynosi 0-100%.



[Uwaga]

1) Przed włączeniem zasilania wejściowego struna LED musi być podłączona do obciążenia, w przeciwnym razie struna LED może zostać uszkodzona.

2) Po wyłączeniu wejścia napędu LED na wyjściu występuje napięcie pozostałe, które może być utrzymywane przez około 3 minuty.
