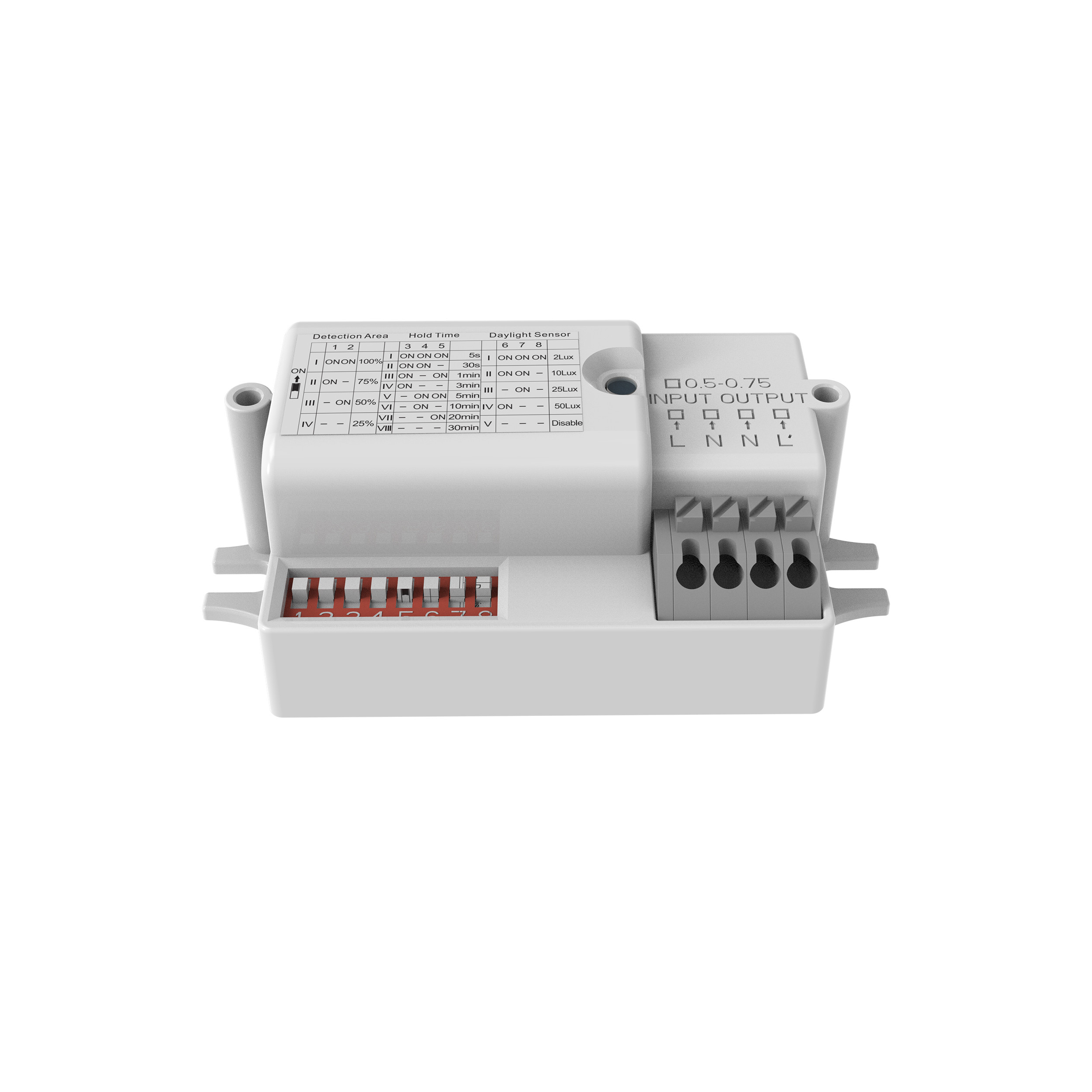

MC090S U Tri Proof mikrofalowy czujnik ruchu Bardzo mały montaż

  • MC090S U Tri Proof Microwave Motion Sensor Ultra Small Mounting
Miejsce pochodzenia Shenzhen
Nazwa handlowa merrytek
Orzecznictwo FCC
Numer modelu MC090S U
Minimalne zamówienie 100
Cena Negotiation
Szczegóły pakowania Najpierw zapakowany w torebkę bąbelkową, a następnie wzmocniony kartonem do pakowania zewnętrznego
Czas dostawy <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, próbka i

Skontaktuj się ze mną o darmowe próbki i kupony.

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

Skype'a: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Zakres napięcia roboczego 120-277 V AC Zasilanie w trybie gotowości <0,5 W
Częstotliwość robocza 5,8 GHz ±74,9 MHz. Pasmo fal ISM Wstrzymaj się 5S/30S/1min/3min/5min/10min/20min/30min
Okres gotowości 30S/1min/3min/5min/10min/20min/30min Obszar wykrywania 50%/75%/100%
High Light

Mikrofalowy czujnik ruchu Tri Proof

,

mikrofalowy czujnik ruchu FCC

,

mikrofalowy czujnik światła FCC
Zostaw wiadomość
opis produktu

Mikrofalowy czujnik ruchu MC090S U, Batch over FCC, 120-277VAC, doskonała odporność na zakłócenia



1. Funkcje



  • Osiem ustawień przełączników DIP, odległość, czas, czujnik światła dziennego, regulacja wielu prędkości.

  • Bardzo mały rozmiar montażowy, wiele opcji montażu, obsługa opcji montażu górnego i dolnego.

  • Super opłacalne, obsługują różne lampy, lampy tri-proof, lampy sufitowe.

  • Czujnik podczerwieni służy do odfiltrowania czujnika światła, a wartość czułości na światło jest dokładniejsza i nie ma na nią wpływu pochmurne i słoneczne dni.

  • Antena 5,8 G o niskiej impedancji zapewnia doskonałą odporność na zakłócenia.

  • Partia ponad FCC, certyfikat TUV.

2. Parametr



Wejście Zakres napięcia roboczego 120-277 V AC 50/60 Hz
Napięcie znamionowe 120-277 V AC 50/60 Hz
Zasilanie w trybie gotowości ≤0,5 W
Próba udarowa Pomiędzy L i N: 1KV
Wyjście Tryb pracy WŁ./WYŁ
Rodzaj obciążenia Rezystancyjny lub pojemnościowy
Ładowność

200 W przy 120 V AC, 400 przy 270 V AC (pojemnościowy)

400 W przy 120 V AC, 400 przy 270 V AC (rezystancyjny)
Prąd obciążenia Nie dotyczy
Prąd udarowy obciążenia Przekaźnik 30 A - 30 A (czas trwania testu 500us przy 230Vac przy 50% Ipeak, zimny start przy pełnym obciążeniu) lub 60A (czas trwania testu 200us przy 230Vac przy 50% Ipeak, zimny start przy pełnym obciążeniu)
Czujnik Częstotliwość robocza Pasmo fal 5,8 GHz ±74,9 MHz.ISM
Moc nadawania Maks. 0,5 mW
Wstrzymaj się 5S/30S/60S/3min/5min/10min/20min/30min
Ściemnij Nie dotyczy
Odciąć Nie dotyczy
Obszar wykrywania 100% / 75% / 50% / 25%
Detektor światła dziennego 2 luksy/10 luksów/25 luksów/50 luksów/wyłącz

Wykrywanie promienia

(Zainstalowany na wysokości 3 m)

Normalne poruszanie się: 4-6 m

Szybkie poruszanie się: 2-3 m


Wysokość montażu 2,5-6 m (montaż z górną częścią ssącą)
Kąt wykrywania Mocowanie sufitowe 150°

Operacyjny

Środowisko

 temperatura robocza -20℃…+60℃ Wilgotność: 85% (bez kondensacji)
Temperatura przechowywania -40℃…+80℃
Standardy certyfikatów Standardy bezpieczeństwa EN61058-1, EN61058-1-2
Normy kompatybilności elektromagnetycznej EN300440, EN301489-1, EN55015, EN61547, EN61000-3-2, EN61000-3-3, EN62479
ŚrodowiskowyWymóg RoHS
Certyfikat TUV i FCC
Inni Specyfikacje zacisków wejścia/wyjścia 0,5-0,75 mm2
Klasa IP IP20
Klasa ochrony Klasa II
Instalacja Wbudowana instalacja
Wymiar 72*36*24.5mm
Pakiet Torebka bąbelkowa + przegroda + pudełko zewnętrzne (K=A)
Waga netto 38g
Dożywotni 5 lat gwarancji przy pełnym obciążeniu Ta 230 V

Uwaga

1. „N/D” oznacza niedostępne.

2. Obszar detekcji zależy od objętości poruszającego się obiektu i prędkości ruchu.Obszar wykrywania jest testowany przez osobę o wzroście 165 cm, a prędkość chodzenia wynosi 0,5 m/s.


3. Funkcja



Funkcja włączania/wyłączania

MC090S U Tri Proof mikrofalowy czujnik ruchu Bardzo mały montaż 0







4. Wymiar (mm)


MC090S U Tri Proof mikrofalowy czujnik ruchu Bardzo mały montaż 1

5. Okablowanie

MC090S U Tri Proof mikrofalowy czujnik ruchu Bardzo mały montaż 2

*Czujnik jest przeznaczony do podłączenia tylko jednego obciążenia.Podłączenie więcej niż jednego obciążenia może spowodować uszkodzenie czujnika.





6. Struktura

MC090S U Tri Proof mikrofalowy czujnik ruchu Bardzo mały montaż 3

7. Wzór promieniowania



MC090S U Tri Proof mikrofalowy czujnik ruchu Bardzo mały montaż 4

* Czułość wykrywania 50%, 75%, 100% jest możliwa w przypadku instalacji na wysokości 5,5 m.Tylko 25% czułości nie jest w stanie wykryć sygnału ruchu.







MC090S U Tri Proof mikrofalowy czujnik ruchu Bardzo mały montaż 5

8.Ustawienia wybierania funkcji

Obszar wykrywania

  1 2
Ⅰ NA NA 100%
Ⅱ NA - 75%
Ⅲ - NA 50%
Ⅳ - - 25%

Wstrzymaj się
  3 4 5
Ⅰ NA NA NA 5S
Ⅱ NA NA - 30S
Ⅲ NA - NA 1 minuta
V NA NA - 3 min
IV - NA NA 5 minut
III - NA - 10 minut
ⅢV - - NA 20 minut
IX - - - 30 minut



























Detektor światła dziennego

  6 7 8
Ⅰ NA NA NA 2Luks
Ⅱ NA NA - 10 luksów
Ⅲ - NA - 25 luksów
V NA - - 50 luksów
IV - - - Wyłączyć








*W przypadku ustawienia Wyłącz bieg, czujnik będzie włączał światło tak długo, jak długo wykrywany jest ruch obiektu, niezależnie od tego, czy oświetlenie jest odpowiednie, czy nie.


9. Funkcja nadpisania

Szybkie włączanie/wyłączanie 3 razy w ciągu 2 sekund, aby zastąpić funkcję czujnika.Światła będą świecić cały czas.Wyłącz i włącz ponownie, aby przywrócić działanie czujnika.

10. Inicjalizacja

Po włączeniu czujnik automatycznie włącza światło ze 100% jasnością.Po 10 sekundach wyłącza światło.Podczas inicjalizacji czujnik nie jest w stanie wykryć ruchu.

11. Ustawienia fabryczne

Obszar wykrywania: 100%, czas wstrzymania: 5 sekund, czujnik światła dziennego: wyłączony

12. Zachowaj ostrożność

1. Pamiętaj o odcięciu zasilania przed instalacją lub regulacją ustawienia przełącznika.

2. Mikrofale nie mogą przechodzić przez metal, upewnij się, że nad czujnikiem nie ma metalu.

3. Musi znajdować się co najmniej 3,5 mm od metalu wokół anteny mikrofalowej.Niedozwolone jest umieszczanie anteny i metalu na tym samym poziomie.



MC090S U Tri Proof mikrofalowy czujnik ruchu Bardzo mały montaż 6



Wniosek

1. Funkcja automatycznego włączania/wyłączania:

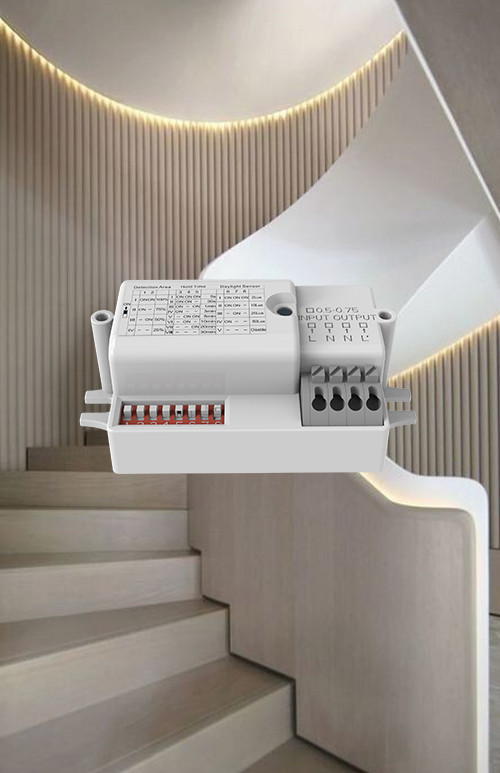

Światło włączane po wykryciu ruchu i wyłączane po wyjściu ludzi w nocy.Zastosowania: korytarz, klatka schodowa.
Próg światła dziennego jest ustawiony na „2lux,10lux,50lux,Disable”



Przy wystarczającym świetle dziennym Przy niewystarczającym świetle dziennym Po ostatnim wykryciu i
nawet po wykryciu ruchu, po wykryciu ruchu światło WŁĄCZONE.obecny czas wstrzymania
światło pozostaje wyłączone.upłynął, światło wyłączone.

2. Brak funkcji światła dziennego
Próg światła dziennego jest ustawiony na „Wyłącz”.
Światło włączone po wykryciu ruchu, po wyjściu ludzi, światło wyłączone po czasie wstrzymania.
Zastosowania: słabe miejsca, takie jak parking w piwnicy, przejście podziemne.



Po wykryciu ruchu, Po opuszczeniu obszaru wykrywania Po ostatnim wykryciu i
czujnik włączy obszar, światło pozostanie w 100% przez obecny czas podtrzymania
światło do 100% jasności.jasność w czasie trzymania.upłynął, światło wyłączone.
